Wattmètre avec Arduino



Objectifs du projet : répondre aux interrogations suivantes :

  1. Comment calculer la puissance électrique ?
  2. Comment mesurer le courant à la borne dune charge avec Arduino ?
  3. C’est quoi la différence entre la puissance instantanée et la puissance moyenne ?
  4. C’est quoi la formule de la puissance instantanée et la puissance moyenne ?
  5. Comment mesurer la puissance d’une charge avec Arduino ?
  6. Etc.

Rappels des cours

  1. Puissance moyenne en régime sinusoïdal force
  2. Énergie et puissance électrique
  3. La puissance en régime sinusoïdal forcé
  4. Mesure de puissance en électricité
  5. Puissance en régime sinusoïdal
  6. Puissance P.E.P. et puissance moyenne
  7. Puissances
  8. Travail et puissance

Le courant au démarrage du moteur (PIC au démarrage)

Les moteurs à courant continu (ou alternatif) sont caractérisés par une demande du courant important au démarrage pour une courte durée (de l’ordre des dizaines ou centaines de millisecondes) afin de mettre le système en mouvement. Pendant le démarrage (régime transitoire), le courant au démarrage est inversement proportionnel à la résistance R (tension FEM à la borne du moteur est nulle au repos ou vitesse nulle) qui génère un couple moteur important (on sait que le couple est proportionnel au courant). Mais une fois le moteur est mis en mouvement, le courant revient au régime permanant. Pour information, le courant au démarrage peut atteindre 10 fois le courant dans le régime permanant !

Après le régime transitoire du moteur, il suffit d’une faible puissance pour entretenir le mouvement. En effet, au départ, la puissance doit combattre toute l’inertie du système ; alors qu’en régime continu il n’y a plus qu’à compenser l’élément dissipatif dû généralement aux frottements.

Comment calculer la puissance électrique ?

La puissance électrique que l’on note souvent P et qui a pour unité le watt (symbole W) est le produit de la tension électrique U aux bornes de laquelle est branché l’appareil (en volts) et de l’intensité du courant électrique I qui le traverse (en ampères) pour des appareils purement résistifs. En régime continu la puissance est définit par l’équation suivante :

P=U*I

L’unité de puissance du SI est le watt (symbole : W), qui correspond à un joule fourni par seconde.

Note : On utilise le cheval pour les moteurs thermiques : 1 ch = 736 W environ.

C’est quoi la puissance instantanée ?

Si la tension v(t)ou le courant i(t) varient, la puissance instantanée p(t) consommée par une charge à curant continu est égale au produit des valeurs instantanées du courant qui le traverse et de la tension à ses bornes :

P(t)=u(t)*i(t)

La puissance instantanée est utile lorsque on s’intéresse à l’étude et l’analyse transitoire du courant au borne de la charge (Exemple : le PIC du courant au démarrage, l’allure du courant au moment de changement du rapport cyclique par un signal PWM (Ex : Passage du 60% à 70%), etc.).

C’est quoi la puissance moyenne ?

La puissance moyenne P est l’intégration de la puissance instantanée p(t) dans une période donnée T divisée par la période T.

puissance moyenne

La puissance moyenne est équivalente à un filtre passe bas de la puissance instantanée. La puissance moyenne (effet d’intégration) a la particularité d’être stable par rapport à la puissance instantanée : La valeur change lentement en fonction de la période d’intégration, la puissance est mis à jour chaque période intégration (Ex : 1s, 10s ou un minute en fonction de l’application visée). Elle est pratique comme indicateur de mesure de puissance.

Inconvénient majeur : On ne peut pas observer les phénomènes transitoires de la puissance (Ex : PIC au démarrage, surcharge, surintensité, etc.) car ils sont filtrés par l’intégration.

Dans notre projet on va s’intéresser à la mesure de la puissance instantanée et la puissance moyenne à la borne d’une charge (moteur à courant continu).

Comment mesurer la puissance d’une charge ?

C’est très bien de savoir comment faire le calcul théorique des puissances, mais il faut aussi savoir l’implémenter dans un microcontrôleur. Pour une charge DC (à courant continu), il faut deux grandeurs i (t) et v(t)pour la mesure de la puissance. La mesure de la tension est relativement simple à la borne d’une charge par rapport à la mesure du courant. La plupart des µC disposent des entrées analogiques de tensions mais peut d’entre eux disposent d’une entrée analogique du courant. Dans notre cas on va utiliser un Arduino mini, il est dédié de 8 entrées analogiques sur 10 bits avec une résolution de 4.8 mV (4.8E-3 = 5/1023) (valeur minimale de tension qu’on peut lire avec une entrée analogique).Ci-dessous quelques techniques de mesures du courant :

Dans la pratique, la mesure de courant est très largement utilisée. Le but de cet article est d’étudier sommairement les principales méthodes utilisées en fonction des exigences imposées par l’environnement, principalement

  • niveau de courant à mesurer
  • précision, résolution, stabilité
  • avec ou sans séparation galvanique
  • réponse en fréquence (AC/DC)
  • environnements (température, durée de vie…)

Dans le choix de l’instrumentation de mesure, les coûts du matériel et de son utilisation sont de première importance. Il est donc nécessaire d’optimiser le design de manière à répondre aux maximums des exigences du cahier des charges. Les techniques de mesure couramment

  • Shunt de mesure
  • Transformateur de courant
  • Capteur de courant basé sur la mesure directe d’induction
  • Transducteur de courant sans circuit magnétique (bobine de Rogowski)
  • Capteur de courant à effet Hall
  • Capteur à champ moyen nul de type Fluxgate
  • Capteur de courant basé sur l’effet Néel

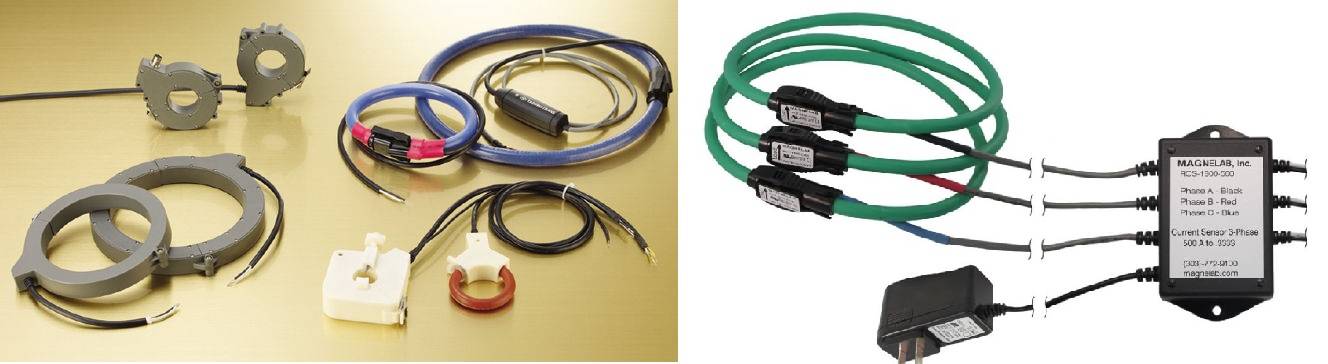

A- Capteur de courant avec bobine de Rogowski:

Très utilisé pour la mesure AC du courant (courant alternatif) en utilisant l’effet Hall. Pour les mesures de courants alternatifs (AC), c’est à dire sans composante continue (DC) une bobine placée dans l’air et magnétiquement couplée avec le conducteur primaire. Il ne s’agit ni plus ni moins que d’un transformateur à faible couplage. Le bobinage est réalisé de manière à avoir une surface maximum offerte au champ d’induction magnétique produit par la circulation de courant dans le conducteur principal (enroulement primaire) mais une surface aussi petite que possible aux champs parasites externes.

bobine de Rogowski

B- Mesure du courant avec un Shunt

Elle consiste l’utilisation d’une résistance spéciale (Shunt) pour la mesure du courant en utilisant la loi d’Ohm. En effet lorsque une résistance de valeur R (connue) est parcourut par un courant i(t), la tension au borne de la résistance est égale à u(t)=R*i(t). Ensuite il suffit de lire la tension v(t)à la borne de la résistance avec un µC pour en déduire le courant i(t)=u(t)/R.

Caractéristiques principales du Shunt :

  • Courant maximale
  • Tension  maximale
  • Valeur de la résistance
  • Puissance
  • Linéarité : Montre comment la tension à la borne de la résistance variée en fonction du courant. U=RI pour une erreur de linéarité =0%.
  • Précision : A quel point  la valeur est précise. Exemple: Pour une précision de 5% d’une résistance d’1 Ohm, la valeur mesurée peut variée entre 1+0.05 et 1-0.05. La précision est importante, elle influence également l’erreur sur la tension au borne de la résistance pour un courant donnée.

Exemple : On cherche à mesurer un courant I=10A à la borne d’une charge, R=1 (5%). Alors la tension acquise par le µC peut variée entre 10.5V et 9.5 qui correspondent à une erreur de tension d’1V  ou 1A (erreur du courant)!

shunts de courant

Comment brancher un shunt de courant ?

L’objectif d’un shunt est la mesure du courant parcourut par une charge, donc il faut que le shunt soit branché en série avec la charge. Question : est ce que la position du shunt (en aval ou en amant par rapport à la charge) a d’effet sur la mesure?

On considère une charge alimentée par une tension v(t) et parcourue par un courant i(t) (voir la figure ci-dessous). La tension à la borne de la charge est égale à Vch(t). Vsh(t) est la tension à la borne du shunt de résistance =R. On a :

V(t) = Vsh(t)+Vch(t) avec Vsh(t)=R*i(t)

montage en aval ou amont shunt de courant

Montage en amont (A):

  • La tension Vsh(-) est branchée avec la masse c.à.d. la tension Vsh(-) est environ égale à 0V, par conséquent Vsh(t)=Vsh(+)
  • La mesure de la tension à la borne du Shunt peut être effectuée par un simple µC avec une seule entrée analogique Vsh(+) (car l’entrée Vsh(-) est nulle). Dans ce cas on n’a pas besoin d’une mesure différentielle de la tension à la borne du Shunt.
  • La valeur de la tension Vsh(t)=Vsh(+) est très faible, elle dépend uniquement de la résistance R et le courant parcouru par la charge. Exemple : Pour R=0.01 et I=100A => Vsh(+)=R*I=1V.

Montage en aval (B):

  • L’entrée Vsh(+) est liée avec l’alimentation principale de la charge : Vsh(+)=v(+) !! Par exemple si la charge est alimentée avec une tension de 12V => Vsh(+)=12. Dans ce mode du montage il faut etre sure que l’entrée analogique de µC peut supporter la tension Vsh(+). Dans notre cas on ne doit pas dépasser une tension de l’ordre de 5V.
  • La mesure de la tension à la borne du Shunt doit être effectuée d’une façon différentielle : Vsh(t)=Vsh(+)-Vsh(-)=R*i(t) car la tension Vsh(-) est non nulle, elle est égale à la tension à la borne de la charge Vch(+). Dans ce cas il faut un amplificateur d’instrumentation pour la mesure de la tension différentielle Vsh(t). Nommions, on peut utiliser deux entrées analogiques A0 et A1 par exemple pour l’acquisition des tensions Vsh(+) et Vsh(-) successivement ensuite en déduire la tension différentielle Vsh(t)=Vsh(+)-Vsh(-) d’une façon logicielle. Cette technique est peut efficace, mais les résultats sont satisfaisantes.
  • En résumé ce montage est risqué car il dépend également de la tension d’alimentation de la charge. Si pas exemple on cherche à calculer la puissance à la borne d’un moteur à CC 12V, ce type de montage sera pas possible car les entrées analogiques de l’Arduino ne peuvent pas supportées une tension au delà de 5V même si la tension différentielle R*i(t)=Vsh(+)-Vsh(-) est de l’ordre de mV ! Parce qu’avant de calculer la différence, on doit d’abord mesurer les deux tensions d’une façon séquentielle (des entrées positive et négative).

On peut utiliser une mesure différentielle du courant pour plus de précision du montage (A)

Comment calculer la valeur moyenne d’un signal numérique ?

La valeur moyenne d’un signal numérique s(n) de taille N échantillons est égale à la somme des échantillons s(i) (pour i varié de 1 à N) divisé par N. En électronique la valeur moyenne est équivalente à la composante continue du signal. Ci-dessous la formule de la base de la moyenne  d’un signal numérique X(n):

valeur moyenne

Exemple I: Calcule de la valeur moyenne d’un signal sinusoïdal d’amplitude 1 avec un composante continue égale à 2. le programme ci-dessous illustre comment retrouver la composante DC du signal en utilisant la formule de la moyenne et l’erreur correspondante. Ici l’erreur entre la valeur théorique et la valeur calculée de la composante DC est de l’ordre de 10^-15.

clear all; close all; clc;

% Signal
N=1e4;
moy_theo=2;
amp=1;
t=linspace(0,4*pi,N);
s_n=amp*sin(t)+moy_theo;

% Calcul de la moyenne
Moy_cal=0;
for i=1:N
    Moy_cal=Moy_cal+s_n(i);
end
Moy_cal=Moy_cal/N;
Moy_sig=Moy_cal*ones(1,N);

% Erreur
Err=moy_theo-Moy_cal
Err=1e15*Err*ones(1, N);

% Affichage
h=plot(t,s_n,t,Moy_sig,t,Err , 'LineWidth',4); grid on;
xlim([t(1) t(end)])
legend('Signal s(n)','Moyenne (s(n))','Erreur x10E15');

comment calculer la valeur moyenne numérique

Exemple II: Signal +Bruit ==> Erreur importante de l’ordre de 10^-2

clear all; close all; clc;

% Signal
N=1e4;
moy_theo=2;
amp=1;
t=linspace(0,4*pi,N);
s_n=amp*sin(t)+moy_theo;

% Bruit
s_b=1e-2*rand(1, N);

% Signal + Bruit
s_n=s_n+s_b;

% Calcul de la moyenne
Moy_cal=0;
for i=1:N
    Moy_cal=Moy_cal+s_n(i);
end
Moy_cal=Moy_cal/N;
Moy_sig=Moy_cal*ones(1,N);

% Erreur
Err=moy_theo-Moy_cal
Err=1e2*Err*ones(1, N);

% Affichage
h=plot(t,s_n,t,Moy_sig,t,Err , 'LineWidth',4); grid on;
xlim([t(1) t(end)])
legend('Signal s(n)','Moyenne (s(n))','10E2 x Erreur');

comment calculer la valeur moyenne numérique 1

Implémentation sur Arduino de calcule de la moyenne

A- calcul par bloc de la moyenne : On considère un tableau Tab de taille 8 (8 valeurs) initialisé à 0. La moyenne par bloc consiste la mise à jour des 8 valeurs du tableau  via 8 lectures d’une entrée analogique de l’Arduino. L’étape suivante consiste le calcul de la valeur moyenne. Ci-dessous un extrais du code de la méthode :

Exemple :

  1. Initialisation : Tab[8]={0,0,0,0,0,0,0,0}
  2. Remplissage du tableau (8 opérations de lecture) Tab[i] :lecture de l’entrée analogique (A0, A1,…)
  3. Calcule de la valeur moyenne du tableau : Moy=(Tab[0]+ Tab[1]+.. +Tab[7])/8

Inconvénients de la méthode :

  1. Nécessite N lectures/ calcule de la valeur moyenne (Inefficace lorsque N devient important : N=128,256,…)
  2. Perte des échantillons précédents du tableau : On écrase toutes les valeurs pour chaque opération de calcul de la moyenne

B- Calcul en utilisant la moyenne glissante : La méthode consiste la mise à jour d’une seule case du tableau pour chaque itération sans pertes des échantillons précédents. Autrement dit, une seule lecture de l’entrée analogique par itération. La méthode permet d’obtenir la valeur moyenne par chaque itération ! La technique est beaucoup plus rapide par rapport à la téchnique précédente, elle nécessite une seule lecture/ itération et indépendant de la taille du tableau. Ci-dessous les étapes principales des de la méthode. On considère un tableau Tab de taille 8 initialisé à 0.

  • Lecture 1 : Tab[0] : lecture de l’entrée analogique & Moy= (Tab[0]+0+0+0..+0)/8
  • 2. Lecture 2 : Tab[1] : lecture de l’entrée analogique & Moy= (Tab[0]+ Tab[1]+0+0..+0)/8
  • 3. Lecture 3 :   Tab[2] : lecture de l’entrée analogique & Moy= (Tab[0]+ Tab[1]+ Tab[2]+0..+0)/8
  • 4. Lecture 4 : Tab[3] : lecture de l’entrée analogique & Moy= (Tab[0]+ Tab[1]+ Tab[2]+ Tab[3]..+0)/8
  • 8. Lecture 8 : Tab[7] : lecture de l’entrée analogique & Moy= (Tab[0]+ Tab[1]+ Tab[2]+ Tab[3]+ Tab[4]+ Tab[5]+ Tab[6]+ Tab[8])/8
  • 9. Lecture 9 : Tab[0] : lecture de l’entrée analogique & Moy= (Tab[0]+ Tab[1]+ Tab[2]+ Tab[3]+ Tab[4]+ Tab[5]+ Tab[6]+ Tab[8])/8
  • 10. Lecture 10 : Tab[1] : lecture de l’entrée analogique & Moy= (Tab[0]+ Tab[1]+ Tab[2]+ Tab[3]+ Tab[4]+ Tab[5]+ Tab[6]+ Tab[8])/8

Inconvénient unique de la méthode :

Le temps de réponse de la moyenne est égal à N-1 itérations : Il faut N itérations avant que le tableau soit complètement remplis. On peut observer ce dernier dans le régime transitoire de la moyenne. Ci-dessous un exemple matlab illustrant le principe de la méthode :

Programme de calcul de la valeur moyenne

clear all; close all; clc;

% Signal
num_itte=1e4;
moy_theo=2;
amp=1;
t=linspace(0,100*pi,num_itte);
s_n=amp*sin(t)+moy_theo;

% Bruit
s_b=1e-1*rand(1, num_itte);

% Signal + Bruit
s_n=s_n+s_b;

% Calcul de la moyenne glissante
Moy_gliss=zeros(1,num_itte);
% Taille=256;
% Taille=512;
% Taille=1024;
Taille=2048;

j=1;
Tab=zeros(1,Taille);
for i=1:num_itte
    % Cacul de  la moyenne
    Tab(j)=s_n(i);
    Moy_gliss(i)= mean(Tab); % Moyenne Tab

    % Mise à jour de l'indice
    j=j+1;
    j=mod(j,Taille);
    if j==0
        j=1;
    end
end

% Calcul de l'erreur
Err=moy_theo-Moy_gliss;

% Affichage
subplot(211);
h=plot(t,s_n,t,Moy_gliss, 'LineWidth',2); grid on;
xlim([1 t(end)])
legend('Signal s(n)','Moyenne (s(n))');
title('N=2048');

subplot(212);
h=plot(t,Err, 'LineWidth',2); grid on;
xlim([t(1) t(end)])
legend('Erreur');
title('N=2048');

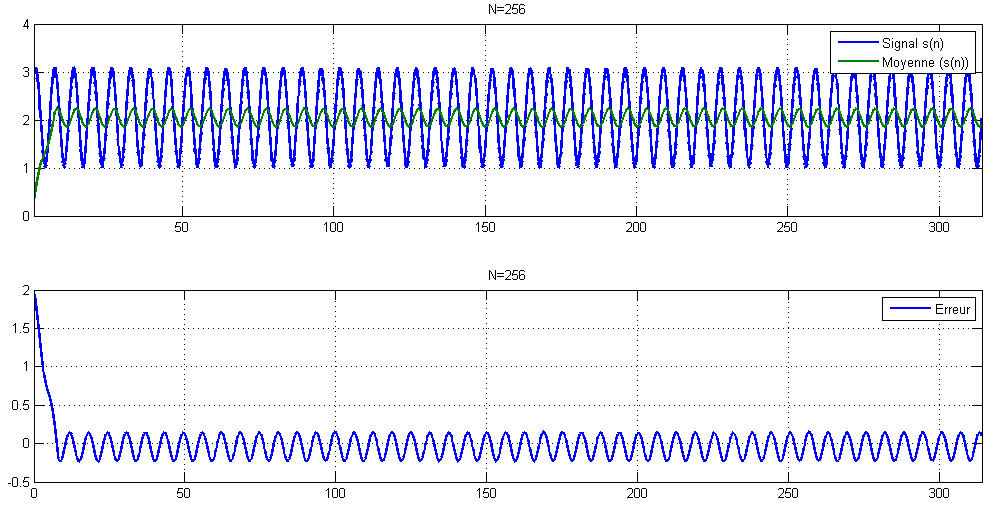

Simulation pour N=256

Valur moyenne N=256

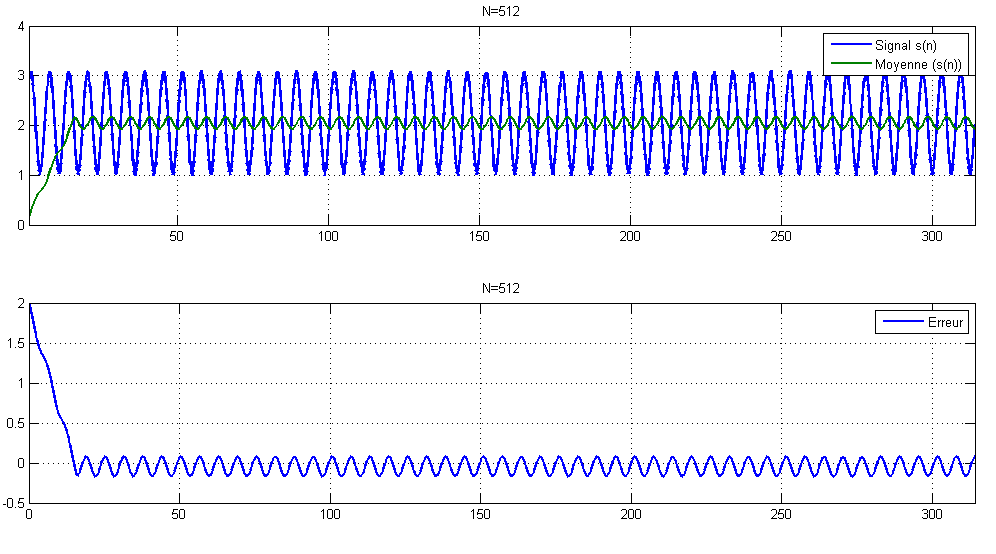

Simulation pour N=512

Valur moyenne N=512

Simulation pour N=1024

Valur moyenne N=1024

Simulation pour N=2048

Valur moyenne N=2048

Montage Arduino

Wattmètre avec Arduino 1

Programme Arduino 1:

// Paramètres du courant
int Courant_pin_P = A0;
int Courant_pin_N = A1;
int Val_I=0;
float courant_val_P=0.0;
float courant_val_N=0.0;
float courant_val=0.0;
float Val_shunt_R=2.7; // shunt du courant en Ohm

// Paramètres de la tension
int Volt_pin = A2;
int Val_A2=0;
float volt_val=0.0;

// Puissance
float Puissance_inst_mW=0.0;
float Pissance_moy_mW=0.0;

// All
const float Max_volt=5.0;
const float Max_ADC=1023; // 2^10 - 1
const unsigned char TailleMoy=4;
const unsigned char TailleTab=4;
unsigned char ValIndex=0;
float DataIn[TailleTab];

void setup()
{
        // Seria port
        Serial.begin(9600);
}
void loop() {

        // Mesure du courant
        Val_I = analogRead(Courant_pin_P);delay(100);
        courant_val_P=float(Val_I)*Max_volt/Max_ADC; // +

        Val_I = analogRead(Courant_pin_N);delay(100);
        courant_val_N=float(Val_I)*Max_volt/Max_ADC; // -

        courant_val=abs(courant_val_P-courant_val_N)/Val_shunt_R; // Valeur en Ampère

        // Mesure de la tension
        Val_A2 = analogRead(Volt_pin);
        volt_val=float(Val_A2)*Max_volt/Max_ADC;
        //volt_val=5.0;

        // Calcul de la puissance instantannee
        Puissance_inst_mW=courant_val*volt_val;
        Puissance_inst_mW=Puissance_inst_mW*1000.0;

        // Cacul de la puissance moyenne
        TabSet(TailleTab,  ValIndex, DataIn, Puissance_inst_mW);
        Pissance_moy_mW=Moyenne(TailleTab, TailleTab,  DataIn);

        //Affichage I/V
        Serial.print("\n Courant(mA):");
        Serial.print(1000*courant_val);
        Serial.print("\n Tension(V):");
        Serial.print(volt_val);

        //Affichage des puissances
        Serial.print("\n Puissance Inst(mW):");
        Serial.print(Puissance_inst_mW);
        Serial.print("\n Puissance Moy(mW):");
        Serial.print(Pissance_moy_mW);
        Serial.print("\n");

        // Mise à jour indice
        ValIndex=ValIndex+1;
        if (ValIndex==TailleTab)
        {
            ValIndex=0;
        }

        // Délai
        delay(800);
}

float Moyenne(unsigned char NumMean,unsigned char Taille,  float *DataIn)
{
        int i=0;
        float somme =0.0;
        for(i=0;i<NumMean; i++)
                somme+=DataIn[i];

        return somme/NumMean;
}

void TabSet(unsigned char Taille, unsigned char ValIndexTmp, float *DataIn, float ValPowIst)
{
  DataIn[ValIndexTmp]=ValPowIst;
}

Programme Arduino 2

// ARDUINO 2: Contrrole de puissance

// Sortie PWM
int To_Moteur_PWM = 9;

// Entree potentiometre
const int Potent_pin = A0;
int val_Pot = 0;

void setup()
{
    // Sortie PWM
    pinMode(To_Moteur_PWM, OUTPUT);

    // Seria port
    Serial.begin(9600);
}
void loop() {

      //Lecture Poto
      val_Pot = analogRead(Potent_pin);

     // Génération du signal PWM
     analogWrite(To_Moteur_PWM, val_Pot/4);
     analogWrite(10, val_Pot/4);

     // Affichage
     Serial.print(val_Pot/4);
     Serial.print("\n");

     // Délai
     delay(1000);
}

Effet du rapport cyclique (0(0%) et 255 (100%)) sur  la tension à la borne du moteur à courant continu

La courbe en jaune montre la tension PWM à vide (sortie Arduino en air), la courbe bleue montre la tension à la borne du moteur. En bas des courbes l’interface série illustrant le rapport cyclique correspondant (voir les images ci-dessous):

Tension PWM à vide et en charge moteur à CC (1) Tension PWM à vide et en charge moteur à CC (1)
Tension PWM à vide et en charge moteur à CC (2) Tension PWM à vide et en charge moteur à CC (2)
Tension PWM à vide et en charge moteur à CC (3) Tension PWM à vide et en charge moteur à CC (3)
Tension PWM à vide et en charge moteur à CC (4) Tension PWM à vide et en charge moteur à CC (4)
Tension PWM à vide et en charge moteur à CC (5) Tension PWM à vide et en charge moteur à CC (5)
Tension PWM à vide et en charge moteur à CC (6) Tension PWM à vide et en charge moteur à CC (6)
Tension PWM à vide et en charge moteur à CC (7) Tension PWM à vide et en charge moteur à CC (7)
Tension PWM à vide et en charge moteur à CC (8) Tension PWM à vide et en charge moteur à CC (8)
Tension PWM à vide et en charge moteur à CC (9) Tension PWM à vide et en charge moteur à CC (9)
Tension PWM à vide et en charge moteur à CC (17) Tension PWM à vide et en charge moteur à CC (17)
Tension PWM à vide et en charge moteur à CC (16) Tension PWM à vide et en charge moteur à CC (16)
Tension PWM à vide et en charge moteur à CC (15) Tension PWM à vide et en charge moteur à CC (15)
Tension PWM à vide et en charge moteur à CC (14) Tension PWM à vide et en charge moteur à CC (14)
Tension PWM à vide et en charge moteur à CC (13) Tension PWM à vide et en charge moteur à CC (13)
Tension PWM à vide et en charge moteur à CC (12) Tension PWM à vide et en charge moteur à CC (12)
Tension PWM à vide et en charge moteur à CC (11) Tension PWM à vide et en charge moteur à CC (11)
Tension PWM à vide et en charge moteur à CC (10) Tension PWM à vide et en charge moteur à CC (10)

Photos du projet

Wattmètre avec Arduino (1) Wattmètre avec Arduino (1)
Wattmètre avec Arduino (2) Wattmètre avec Arduino (2)
Wattmètre avec Arduino (3) Wattmètre avec Arduino (3)
Wattmètre avec Arduino (4) Wattmètre avec Arduino (4)
Wattmètre avec Arduino (5) Wattmètre avec Arduino (5)
Wattmètre avec Arduino (6) Wattmètre avec Arduino (6)
Wattmètre avec Arduino (7) Wattmètre avec Arduino (7)
Wattmètre avec Arduino (8) Wattmètre avec Arduino (8)
Wattmètre avec Arduino (9) Wattmètre avec Arduino (9)
Wattmètre avec Arduino (10) Wattmètre avec Arduino (10)
Wattmètre avec Arduino (11) Wattmètre avec Arduino (11)
Wattmètre avec Arduino (12) Wattmètre avec Arduino (12)
Wattmètre avec Arduino (13) Wattmètre avec Arduino (13)
Wattmètre avec Arduino (14) Wattmètre avec Arduino (14)
Wattmètre avec Arduino (15) Wattmètre avec Arduino (15)
Wattmètre avec Arduino (16) Wattmètre avec Arduino (16)
Wattmètre avec Arduino (17) Wattmètre avec Arduino (17)
Wattmètre avec Arduino (18) Wattmètre avec Arduino (18)
Wattmètre avec Arduino (19) Wattmètre avec Arduino (19)
Wattmètre avec Arduino (20) Wattmètre avec Arduino (20)
Wattmètre avec Arduino (21) Wattmètre avec Arduino (21)

************

Un petit commentaire de vous, un Grand encouragement pour nous 🙂

************

Téléchargement du projet

************



Click to rate this post!
[Total: 2 Average: 5]

6 commentaires

attari · 2019-12-14 à 5:36

Ce site est vraiment excellent .Merci

    admin · 2020-01-06 à 9:39

    merci pour votre commentaire:)

icare · 2019-04-26 à 4:32

Bonjour,
Très beau travail.
Quid du cos phi?

    admin · 2019-04-26 à 10:14

    Bonjour, Merci de votre commentaire. Le [latex]cos(\phi)=1[/latex] lorsqu’on mesure la puissance dans le régime DC (Tension continue, fréquence nulle). En effet, la phase entre le courant et la tension est nulle!

youssouf · 2019-03-12 à 1:53

bonjour je suis Etudiant et j’adore ce que vous faite. si j’avais les moyens je serai l’un des premiers a vous faire un dont. mais bon merci juste pour tout l’effort que vous fournissez.
j’ai une question et si pour mesurer que ce soit la tension ou le courant on procédait plutôt par l’utilisation des circuits Electronique qui nous donne directement la valeur moyenne qui sera juste lu par le pic et la il y’aura moins de traitement de donner quel sera le plus précis des deux ?
et aussi comment conditionner les signaux mesurer jusqu’au microcontrôleur sans atténuation, perte du signal, bruit et tout ce qui peut nuire a la fiabilité de ce signal ?
merci d’avance pour vos réponse

    admin · 2019-03-16 à 11:16

    Bonjour,

    Merci de votre message encouragent! ‘est sure il peut avoir des circuits qui fournit la mesure directement la valeur moyenne d’une façon analogique (filtre passe bas par exemple). Dans le cas de notre projet on essaye d’utiliser le minimum des composants analogiques externes du micro, donc on favorise des traitements logiciels des données. L’aquisition brute du signal et plus simple de lus le filtrage est plus simple à mettre en oeuvre (ordre du filtre configurable facilement) et sans atténuation. En revanche dans le cas du filtrage analogique, il faut un filtre actif (avec gain) donc un composant externe, qui consomme, sinon le signal subit certainement une atténuation …

    Pour le conditionnement des signaux je vous invite de consulter les cours: https://www.electronique-mixte.fr/formation-pdf/formation-pdf-capteurs-actionneurs-instrumentation/

Laisser un commentaire

Avatar placeholder

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *

Anti-Robot *

We use cookies to personalise content and ads, to provide social media features and to analyse our traffic. We also share information about your use of our site with our social media, advertising and analytics partners.
Cookies settings
Accept
Decline
Privacy & Cookie policy
Privacy & Cookies policy
Cookie name Active

Privacy Policy

What information do we collect?

We collect information from you when you register on our site or place an order. When ordering or registering on our site, as appropriate, you may be asked to enter your: name, e-mail address or mailing address.

What do we use your information for?

Any of the information we collect from you may be used in one of the following ways: To personalize your experience (your information helps us to better respond to your individual needs) To improve our website (we continually strive to improve our website offerings based on the information and feedback we receive from you) To improve customer service (your information helps us to more effectively respond to your customer service requests and support needs) To process transactions Your information, whether public or private, will not be sold, exchanged, transferred, or given to any other company for any reason whatsoever, without your consent, other than for the express purpose of delivering the purchased product or service requested. To administer a contest, promotion, survey or other site feature To send periodic emails The email address you provide for order processing, will only be used to send you information and updates pertaining to your order.

How do we protect your information?

We implement a variety of security measures to maintain the safety of your personal information when you place an order or enter, submit, or access your personal information. We offer the use of a secure server. All supplied sensitive/credit information is transmitted via Secure Socket Layer (SSL) technology and then encrypted into our Payment gateway providers database only to be accessible by those authorized with special access rights to such systems, and are required to?keep the information confidential. After a transaction, your private information (credit cards, social security numbers, financials, etc.) will not be kept on file for more than 60 days.

Do we use cookies?

Yes (Cookies are small files that a site or its service provider transfers to your computers hard drive through your Web browser (if you allow) that enables the sites or service providers systems to recognize your browser and capture and remember certain information We use cookies to help us remember and process the items in your shopping cart, understand and save your preferences for future visits, keep track of advertisements and compile aggregate data about site traffic and site interaction so that we can offer better site experiences and tools in the future. We may contract with third-party service providers to assist us in better understanding our site visitors. These service providers are not permitted to use the information collected on our behalf except to help us conduct and improve our business. If you prefer, you can choose to have your computer warn you each time a cookie is being sent, or you can choose to turn off all cookies via your browser settings. Like most websites, if you turn your cookies off, some of our services may not function properly. However, you can still place orders by contacting customer service. Google Analytics We use Google Analytics on our sites for anonymous reporting of site usage and for advertising on the site. If you would like to opt-out of Google Analytics monitoring your behaviour on our sites please use this link (https://tools.google.com/dlpage/gaoptout/)

Do we disclose any information to outside parties?

We do not sell, trade, or otherwise transfer to outside parties your personally identifiable information. This does not include trusted third parties who assist us in operating our website, conducting our business, or servicing you, so long as those parties agree to keep this information confidential. We may also release your information when we believe release is appropriate to comply with the law, enforce our site policies, or protect ours or others rights, property, or safety. However, non-personally identifiable visitor information may be provided to other parties for marketing, advertising, or other uses.

Registration

The minimum information we need to register you is your name, email address and a password. We will ask you more questions for different services, including sales promotions. Unless we say otherwise, you have to answer all the registration questions. We may also ask some other, voluntary questions during registration for certain services (for example, professional networks) so we can gain a clearer understanding of who you are. This also allows us to personalise services for you. To assist us in our marketing, in addition to the data that you provide to us if you register, we may also obtain data from trusted third parties to help us understand what you might be interested in. This ‘profiling’ information is produced from a variety of sources, including publicly available data (such as the electoral roll) or from sources such as surveys and polls where you have given your permission for your data to be shared. You can choose not to have such data shared with the Guardian from these sources by logging into your account and changing the settings in the privacy section. After you have registered, and with your permission, we may send you emails we think may interest you. Newsletters may be personalised based on what you have been reading on theguardian.com. At any time you can decide not to receive these emails and will be able to ‘unsubscribe’. Logging in using social networking credentials If you log-in to our sites using a Facebook log-in, you are granting permission to Facebook to share your user details with us. This will include your name, email address, date of birth and location which will then be used to form a Guardian identity. You can also use your picture from Facebook as part of your profile. This will also allow us and Facebook to share your, networks, user ID and any other information you choose to share according to your Facebook account settings. If you remove the Guardian app from your Facebook settings, we will no longer have access to this information. If you log-in to our sites using a Google log-in, you grant permission to Google to share your user details with us. This will include your name, email address, date of birth, sex and location which we will then use to form a Guardian identity. You may use your picture from Google as part of your profile. This also allows us to share your networks, user ID and any other information you choose to share according to your Google account settings. If you remove the Guardian from your Google settings, we will no longer have access to this information. If you log-in to our sites using a twitter log-in, we receive your avatar (the small picture that appears next to your tweets) and twitter username.

Children’s Online Privacy Protection Act Compliance

We are in compliance with the requirements of COPPA (Childrens Online Privacy Protection Act), we do not collect any information from anyone under 13 years of age. Our website, products and services are all directed to people who are at least 13 years old or older.

Updating your personal information

We offer a ‘My details’ page (also known as Dashboard), where you can update your personal information at any time, and change your marketing preferences. You can get to this page from most pages on the site – simply click on the ‘My details’ link at the top of the screen when you are signed in.

Online Privacy Policy Only

This online privacy policy applies only to information collected through our website and not to information collected offline.

Your Consent

By using our site, you consent to our privacy policy.

Changes to our Privacy Policy

If we decide to change our privacy policy, we will post those changes on this page.
Save settings
Cookies settings

You have successfully subscribed to the newsletter

There was an error while trying to send your request. Please try again.

FPGA | Arduino | Matlab | Cours will use the information you provide on this form to be in touch with you and to provide updates and marketing.
