esc moteur brushless

Test du Contrôleur ESC du moteur brushless avec Arduino

Objectifs

  1.  Savoir utiliser le circuit ESC avec Arduino
  2. Savoir tester un moteur brushless
  3. Se familiariser à la commande PWM
  4. Etc.

Programme Arduino

#define PinPWM  5

unsigned long Time_ms=0;

void setup()
{
  // Init sortie PWM
  pinMode(PinPWM,OUTPUT);

  // Init du tempo
  Time_ms=millis();
}

void loop()
{
  if(Time_ms<5000)
  {
    digitalWrite(PinPWM, LOW);
    delay(18);
    digitalWrite(PinPWM, HIGH);
    delay(2);
  }
  else
  {
    digitalWrite(PinPWM, LOW);
  }

  // Mise à jour du tempo
  Time_ms=millis();
  Time_ms=Time_ms%10000;

}

[maxbutton id= »13″ url= »https://www.electronique-mixte.fr/robot-drone/ » text= »Accueil Drone | Arduino » ]

Click to rate this post!
[Total: 3 Average: 5]

Publications similaires

5 réflexions sur “Drone | Aduino #3: Contrôleur ESC du moteur brushless avec Arduino”

  1. Jean-Sébastien DENIS

    Merci pour cette bonne explication.

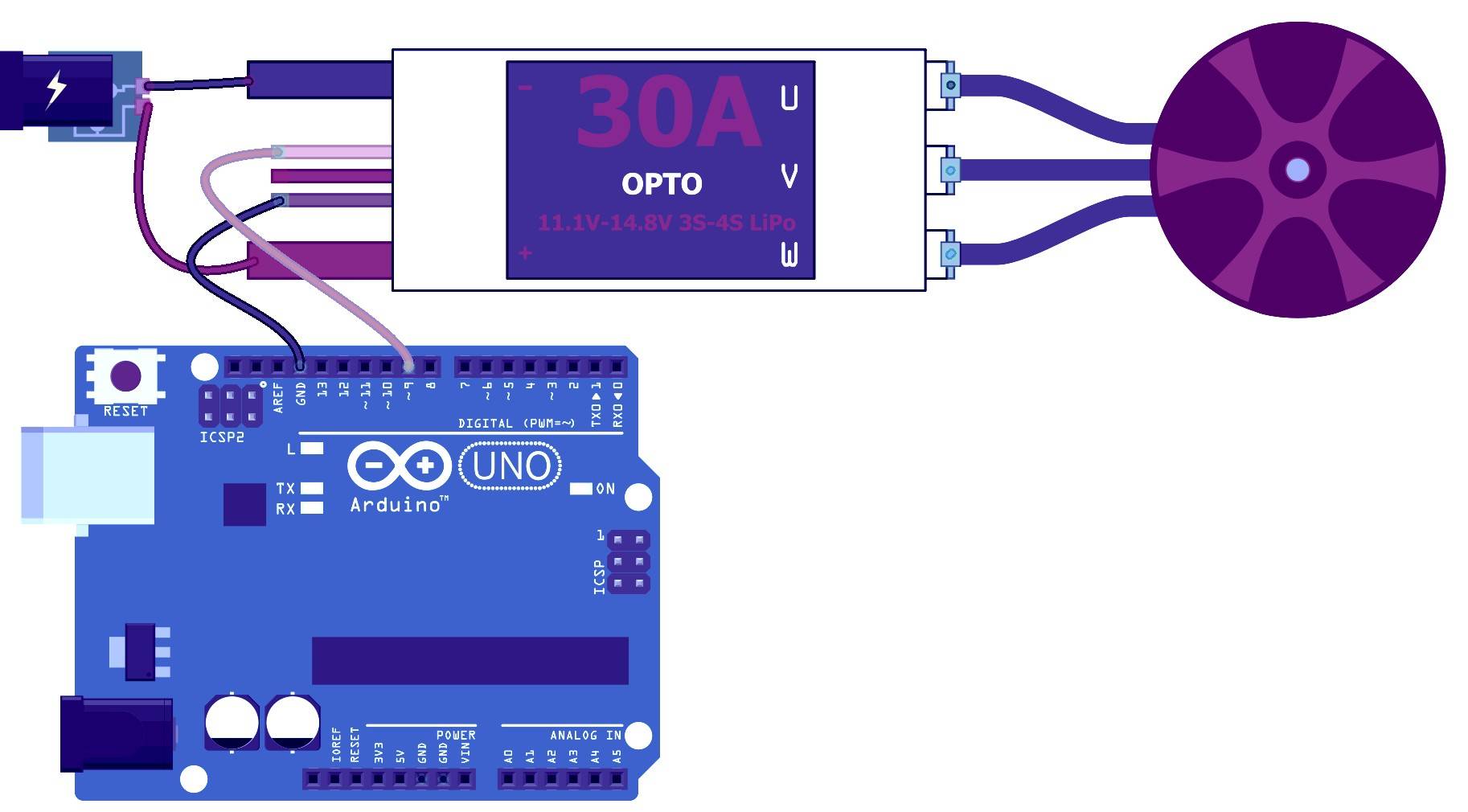

    Une toute petite remarque: sur le schéma de principe de l’Arduino on voit que la commande de l’ESC est branché sur le Pin 9 or dans le code la commande de l’ESC est sur le Pin 5.
