Le transistor bipolaire

Comment ça marche ?

TRANSISTOR BIPOLAIRE

Le transistor est constitué par la succession de trois couches de semi-conducteur de type N-P-N (ou PN- P). Des connexions métalliques sont respectivement fixées sur la partie centrale appelée Base et sur les deux extrémités appelées Collecteur et Emetteur. La couche centrale est très mince par rapport aux autres. Sa largeur doit être très inférieure à la longueur de diffusion des porteurs injectés dans cette zone. En fonctionnement normal la jonction base émetteur est polarisée dans le sens passant (VBE # 0,7V) et la jonction base collecteur dans le sens bloquant (VC>VB). Pour un dopage d’émetteur très supérieur à celui de la base, le courant Emetteur- Base est essentiellement constitué par les porteurs négatifs passant de E vers B. La largeur de la base étant inférieure à la longueur de diffusion de ces électrons dans le matériau de base, la plus grande partie d’entre eux parvient dans la région de charge d’espace de la jonction BC , polarisée en inverse, où ils sont capturés et atteignent le collecteur.

C’est l’effet transistor qui se traduit par la relation simple IC=α IE

α < 1 est le gain en courant en base commune.

==> En introduisant IE=IC+IB on obtient la formule fondamentale du transistor :

courant ib et ic

β est le gain en courant du transistor.

Régime de fonctionnement

principe transistor

En fonction du courant IB injecté sur sa base, le régime de fonctionnement du transistor sera différent. Pour étudier le régime de fonctionnement d’un transistor, il faut dissocier chaque jonction. Cela conduit à l’étude de deux circuits :

  • le montage sur la jonction BE : le circuit de commande
  • le montage sur la jonction CE : le circuit commandé

Le circuit de commande définit si le transistor est passant ou bloqué suivant la polarisation de la jonction BE (direct ou inverse). De plus, le circuit commandé va limiter la valeur des courants IC et IE. Ils ne pourront donc pas dépasser une certaine valeur malgré l’effet transistor. Ainsi, si IB devient trop important, IC ne pourra pas dépasser la valeur maximum fixée par le montage commandé et la jonction BC deviendra passante : le transistor sera saturé et il n’existera plus une relation linéaire entre IB et IC. Puisque les deux jonctions BC et BE sont passantes, la différence de potentiel entre les jonctions C et E sera très faible. On voit donc apparaître trois régimes de fonctionnement :

  1. transistor bloqué : IB=0 ==> IC=0
  2. transistor passant : IB > 0 et IC = β IB ==> ≠ CE V 0
  3. transistor saturé : IB > 0 et IC = ICsat ==> VCE = VCesat # 0.2V

Caractéristiques

Caractéristique IB =f(VBE )

On retrouve la caractéristique d’une diode puisque la jonction BE est une jonction PN.

Caractéristique IB =f(VBE )

Caractéristique IC =f(IB )

On retrouve :

  • IC = 0 en fonctionnement bloqué
  • IC = β IB en fonctionnement linéaire
  • IC = ICsat en fonctionnement saturé

Caractéristique I C =f(I B )

Caractéristique I C =f(VCE )

Chaque courbe correspond à une valeur différente de IB. La droite de charge est obtenue en écrivant la loi des mailles côté jonction CE. C’est la droite d’équation IC=f(VCE). Ainsi, en connaissant la valeur de IB, on peut trouver le point de fonctionnement à l’intersection de la courbe correspondante et de la droite de charge. Si IB=IB2 alors le transistor est saturé et le point de fonctionnement se trouve en P1. Si IB=IB1, le transistor fonctionne en régime linéaire et le point de fonctionnement se trouve en P2. Enfin, si IB=0, le transistor est bloqué et le point de fonctionnement se trouve en P3.

Caractéristique I C =f(V CE )

Modèle

modèle transistor

Caractéristiques techniques

  • VCEsat : Tension entre collecteur et émetteur lorsque le transistor est saturé.
  • VCEmax : Tension maximale admissible entre collecteur et émetteur
  • VBE : Tension entre base et émetteur lorsque le transistor est passant.
  • ICmax : Courant maximum pouvant circuler entre collecteur émetteur.
  • IBmax : Courant maximum pouvant circuler dans la base ( à ne pas dépasser surtout lorsqu’on souhaite saturer le transistor ).
  • β : gain en courant du transistor ( aussi appelé HFE).
  • ton /toff : Temps de commutation ( passage bloqué-saturé et saturé-bloqué )
  • PD : Puissance maximale dissipée par le transistor (permet de dimensionner le dissipateur thermique si besoin est ).

Exemples:

Modèle aux petits signaux

La modélisation précédente repose sur le principe que la tension base émetteur reste constante. Elle est donc inadapté aux calculs dans le cas où les signaux appliqués au transistor sont variables et de faible amplitude autour du point de repos (ex: amplificateur). Pour un fonctionnement en régime variable, il faut donc utiliser le modèle aux petits signaux qui prend en compte la caractéristique exacte de la jonction. Le transistor est alors considérée comme un quadripôle linéaire que l’on définie par sa matrice H.

Modèle aux petits signaux

On obtient donc le modèle aux petits signaux suivant :

Modèle aux petits signaux siplifié

Remarque : La résistance entre base et collecteur est très souvent négligé ainsi que celle entre collecteur et émetteur. De plus, on accepte pour la source de courant commandé un modèle commandé en tension ou en courant. Les modèles couramment utilisés sont donc les suivants :

modèle source de courant ou tension

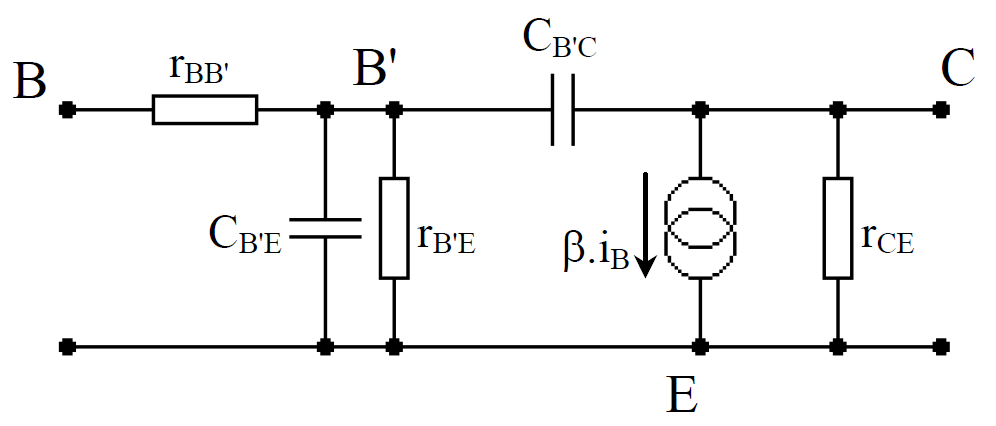

Modèle de Giacoletto

En haute fréquence, il faut tenir compte des temps de stockage des charges. Pour les simuler, on introduit les capacités internes CB’E et CB’C. En fait, lorsque la fréquence augmente, on fait la distinction pour la jonction BE entre le comportement de la jonction à proprement dite et celui des semi-conducteurs qui conduisent le courant jusqu’à la jonction. Pour cela, on introduit un point B’ entre base et émetteur qui n’existe pas physiquement. On voit alors apparaître :

  • une résistance rBB’ qui est la résistance du semi-conducteur
  • une résistance rB’E qui correspond à la résistance de la jonction BE (rBE)
  • une capacité CB’E qui correspond à la capacité de la jonction BE
  • une capacité CB’C qui correspond à la capacité de la jonction BC

Modèle de Giacoletto

Remarque : La présence des capacités fait apparaître des fréquences de coupures qui correspondent aux limites d’utilisation en fréquence du transistor considéré.

Le Transistor à effet de champ

Les transistors à effet de champ ont un principe de fonctionnement totalement différent des transistors bipolaires. Il possède trois électrodes qui se nomment la grille (G), le drain (D) et la source (S). Il existe plusieurs sortes de transistors à effet de champ :

  • canal N ou P
  • à grille isolée ou non (JFET ou MOSFET)
  • à enrichissement ou à appauvrissement

Le Transistor à effet de champ

Principe : JFET

Principe JFET

Le transistor JFET est un transistor à effet de champ dont la grille n’est pas isolée. Le JFET canal N est constitué d’une mince plaquette de silicium dopé N qui va former le canal conducteur principal. Cette plaquette est recouverte partiellement d’une couche de silicium dopé P de manière à former une jonction PN latérale par rapport au canal. Pour faire circuler le courant dans le canal, deux électrodes sont présentes à ses extrémités : le drain et la source.

L’électrode connectée à la couche de silicium P s’appelle la grille. Elle est toujours polarisée négativement par rapport à la source de façon à ce que la jonction soit bloquée. La jonction étant polarisée en inverse, une zone de charge d’espace isolante (vide de porteurs) d’épaisseur W se forme dans la couche N. Ainsi pour passer de S à D un courant ne peut circuler que dans un canal d’épaisseur a-W. La résistance du canal N entre S et D va donc varier en fonction de W ( W varie proportionnellement à la racine carrée de la tension de polarisation de la jonction).

Le dipôle SD se comporte donc comme une résistance variable en fonction de la tension grille-source. Plus la résistance sera faible et plus le courant circulant entre S et D pourra être important.

Remarque : Pour une valeur VT de VGS, W devient égal à a, le canal a donc une épaisseur nulle ce qui revient à obtenir une résistance infinie, le courant ne peut donc plus circuler entre D et S. VT est la tension de pincement du JFET.

En fait, pour faire circuler un courant entre D et S, il faut appliquer une différence de potentiel entre ces deux points. Cette tension va modifier le profil de la zone isolante qui sera plus large du côté du potentiel le plus élevé (D). Ainsi, si on augmente la tension VDS , à VGS donnée, l’épaisseur isolante w2 va augmenter. Ainsi, lorsque GS V +VDS = VT, le courant tendra vers une valeur constante. En effet, une augmentation de VDS devrait entraîner un accroissement du courant dans le canal (loi d’ohm) mais cette augmentation va accroître la tension VDG, ce qui aura pour effet d’agrandir la zone de déplétion du côté de D et d’entraîner une augmentation de la résistance entre D et S. On retrouve le phénomène de pincement.

Principe: MOSFET canal N à enrichissement

MOSFET canal N à enrichissement

Le transistor MOSFET est un transistor à effet de champ dont la grille est isolée par l’intermédiaire d’une très fine couche d’oxyde de silicium (MOS = Metal Oxyde Semiconductor). Il est constitué d’un support (substrat) faiblement dopé P où l’on insère deux zones N fortement dopées. Ces deux zones seront la source et le drain du MOSFET.

Si VGS=0, aucun courant de drain ne passera, car le circuit source-drain est composé de deux jonctions en série, l’une PN et l’autre NP : il y en aura toujours une en inverse. Lorsqu’on applique une tension VGS positive, l’électrode de grille, l’isolant et le substrat P forment un condensateur. Les électrons sont alors attirés vers la grille. Pour une tension VGS suffisamment élevée (tension de seuil VT), la concentration en électrons dans le substrat est supérieure à la concentration en trous au voisinage de la grille ; on a alors une couche N dite couche d’inversion entre les zones N de la source et du drain. Les deux jonctions disparaissent, on n’a plus qu’un canal N, et le courant peut passer entre drain et source si on applique une différence de potentiel entre D et S. Ce mode de fonctionnement est appelé à enrichissement, car une VGS positive enrichit le canal en porteurs minoritaires, permettant le passage du courant.

Principe: MOSFET canal N à appauvrissement

Le MOSFET à appauvrissement a la même structure que le MOS à enrichissement sauf qu’il existe toujours un canal faiblement dopé N entre la source et le drain. Pour VGS nulle, ce transistor fonctionne comme un JFET. Un courant pourra donc circuler entre D et S. Si VGS est inférieure ou égale à 0, le condensateur formé par la grille, l’isolant et le canal attire des trous dans le canal initial qui neutralisent les électrons de cette zone N. On obtient le phénomène de pincement. Ce mode de fonctionnement est appelé à appauvrissement. Au contraire, pour VGS supérieure à 0, on retrouve le fonctionnement du MOS à enrichissement, et le courant entre D et S va croître.

Remarque : Lorsque VDS augmente, un phénomène de pincement se produit qui obstrue le canal : le courant de drain devient constant, de la même manière que pour le JFET.

Régime de fonctionnement

La commande de ces transistors s’effectue donc par la tension de grille. Par opposition au transistor bipolaire, le transistor à effet de champ se comporte donc comme une source de courant commandée par une tension. L’avantage est donc que le circuit de commande ne consommera pas de courant (RE très importante).

De même que pour le transistor bipolaire, on retrouve le circuit de commande (jonction GS) et le circuit commandé (jonction DS). Les régimes de fonctionnement vont donc dépendre des caractéristiques de ces deux circuits. Le circuit commandé présente deux zones de fonctionnement :

  • une zone où la jonction DS se comporte comme une résistance variable
  • une zone de pincement où la valeur de ID ne dépend que de VGS. La jonction entre D et S se comporte comme une source de courant commandée en tension. Dans ce cas là, ID = gm.VGS et gm représente la transconductance du transistor

Ainsi, suivant la valeur de la tension de commande VGS et des caractéristiques du circuit commandé, le transistor pourra fonctionner dans les régimes suivants :

  • résistance variable
  • transistor passant
  • transistor bloqué
  • transistor saturé

Caractéristiques: JFET canal N

Caractéristiques JFET canal N

  • Lorsque DS T GS V <V-V , la jonction DS se comporte comme une résistance RDS et le transistor fonctionne dans sa zone ohmique.
  • Lorsque VDS > VT – VGS , la jonction DS se comporte comme une source de courant commandée par la tension VGS et le transistor fonctionne dans sa zone de pincement.

zone ohmique et de pincement

L’équation de la droite de charge est trouvée par la loi des mailles sur le circuit commandé (jonction DS). C’est la droite d’équation ID = f(VDS). Ainsi, en connaissant la valeur de VGS, on peut trouver le point de fonctionnement à l’intersection de la courbe correspondante et de la droite de charge. Pour bloquer le transistor, il faut qu’aucun courant ne circule dans la jonction DS. Il faut donc que V GS = V T (point B). Pour saturer le transistor, il faut que le courant ID ne puisse plus augmenter même si VDS l’y incite. En pratique, on fixe V GS =0 et ainsi ID ne peut dépasser IDSS (point S).

Remarque : Pour les transistors JFET canal P, la polarisation change de signe (ID et VDS < 0) et la tension de commande VGS est positive.

Caractéristiques: MOSFET canal N à enrichissement

Caractéristiques MOSFET canal N à enrichissement

La caractéristique de sortie est similaire à celle d’un JFET. On retrouve les zones de pincement et ohmique qui permettent les même applications qu’un JFET. La tension VT est la tension de seuil. Dans la zone de pincement :

équation zone de pincement

L’équation de la droite de charge est trouvée par la loi des mailles sur le circuit commandé (jonction DS). C’est la droite d’équation ID = f(VDS). Ainsi, en connaissant la valeur de VGS, on peut trouver le point de fonctionnement à l’intersection de la courbe correspondante et de la droite de charge. Pour bloquer le transistor, il faut qu’aucun courant ne circule dans la jonction DS. Il faut donc que V GS < V T . Pour saturer le transistor, il faut que le courant ID ne puisse plus augmenter même si VDS l’y incite. Le régime de saturation est atteint pour:

seuil de saturation

Caractéristiques: MOSFET canal N à appauvrissement

Caractéristiques MOSFET canal N à appauvrissement

On retrouve les mêmes formes de caractéristiques. A noter que pour VGS = 0, le transistor conduira un courant de valeur IDSS. Dans la zone de pincement :

courant zone de pincement

Les conditions de saturation et de blocage sont semblables à celle du MOS à enrichissement.

Remarque : Pour les transistors JFET canal P, la polarisation change de signe (ID et VDS < 0) et la tension de commande VGS doit être inférieure à VT.

Modèle

modèle MOSFET

Caractéristiques techniques

  • VT : Tension de pincement du transistor (parfois notée VGSth).
  • RDSon : Résistance minimale entre Drain et Source lorsque le transistor est saturé
  • IDSS : Courant entre Drain et Source lorsque VGS=0.
  • VDSon : Tension entre Drain et Source lorsque le transistor est saturé.
  • gm : Transconductance du transistor en siemens (S).
  • β : gain en courant du transistor ( aussi appelé HFE).
  • ton /toff : Temps de commutation ( passage bloqué-saturé et saturé-bloqué )
  • PD : Puissance maximale dissipée par le transistor (permet de dimensionner le dissipateur thermique si besoin est ).
  • VGSBR : Tension maximale entre Grille et Source.
  • CISS : Capacité d’entrée en source commune (CISS = CGD + CGS)

Exemples:

Modèle aux petits signaux

Lorsque le transistor est utilisé en amplificateur, il est polarisé dans sa zone de pincement. Il faut donc établir, comme dans le cas du transistor bipolaire, un modèle adapté aux calculs dans le cas où les signaux appliqués au transistor sont variables et de faible amplitude autour du point de repos. Comme le courant de grille est toujours extrèment faible, la résistance équivalente entre grille et source est considérée comme infinie. Dans la zone de pincement, le courant entre D et S dépend uniquement de la valeur de VGS. Et suivant les valeurs de VDS et VGS, le canal entre D et S présentera une résistivité plus ou moins importante. On obtient donc le modèle équivalent très simple ci-dessous.

Modèle aux petits signaux MOSFET

Remarque : Dans la plupart des cas, on considérera rDS très importante et on la négligera.

Modèle hautes fréquences

Aux fréquences plus élevées, il faut tenir compte de la capacité répartie entre le canal et la grille. Pour simplifier on peut modéliser cette capacité répartie en une capacité grille source et une capacité grille drain. A cause de l’épaisseur W plus grande coté drain, CGS est toujours supérieur à CGD.

Modèle hautes fréquences
