Projets Matlab & Microcontrôleur #1: Commande graphique d'une matrice des LEDs avec Maltab Architecture

Idée du projet :

Transfert des commandes issues d’une image (ou caméra) par une interface série entre Matlab et le µC vers une matrice des LEDs de résolution 8×8

Objectifs du projet :

  • Savoir comment établir la liaison série entre Matlab & Arduino
  • Savoir comment lire la caméra de son ordinateur avec Matlab
  • Savoir comment transférer les données avec Matlab et les récupérées avec Arduino
  • Savoir commander une matrice des LEDs avec Arduino
  • Et autres astuces.

Pourquoi c’est important ?

  • Vision par ordinateur & Arduino
  • Commande visuel à distance avec matlab & Arduino
  • Contrôle à distance d’un actionneur (Ex. Opération chirurgicale en utilisant un robot, commande d’un drone avec les mouvements des ces mains, etc.)
  • Détection ou reconnaissance d’objet
  • Transmission des commandes par voie visuelle ou texte (Ex. personnes ayant des difficultés de communier par la voie audible, etc.)
  • Système de sécurité et de surveillance
  • Etc.

Comment ça marche ?

Emétteur : Matlab en utilisant l’interface série. La trame est constituée de données à envoyées (coordonnées (x,y) ou (i,j)) sur deux octets de la données, un caractère de début « # » et un caractère de fin de transmission « * ».

Récepteur : La carte Arduino en utilisant l’interface série. L’interface doit être configurée de la même façon de celle du matlab (vitesse, nombre de bits, etc.).

COMMANDE GRAPHIQUE D’UNE MATRICE DES LEDS AVEC MALTAB_ partie 1

Partie 1 : Transmission d’un pixel du matlab vers la matrice à LED

Transmission d’un seul pixel sélectionner au même temps par la souris vers l’Arduino puis à la matrice des LED via la liaison série. Durant la phase de réception, l’Arduino recherche en boucle le caractère de début « # » et du fin « * », il récupère les coordonnées (x, y) transmises dés la détection du début de transmission «# », puis les retransmises au pixel correspond dans la matrice à LED 8×8. Le début du cycle suivant est assuré par l’arrivé du caractère du fin de transmission « * ».

Note : L’envoie des données est réalisée grâce à la touche droite de la souris dans l’interface matlab. Assurez bien d’effectuer au minimum une sélection avant d’envoyer la donnée à l’afficher à LED.

L’apparition du pixel sélectionné par la souris est quasiment instantanée dans la matrice des LED (voir la vidéo ci-dessous). La vitesse de transmission peut être ajustée en ajustant la vitesse des ports COM d’Arduino et matlab.



Les étapes clés pour un fonctionnement normal du projet :

1. Connectez correctement la carte Arduino avec l’afficheur en respectant le câblage suivant :

  • Pin 8 connecté au DataIn
  • Pin 9 connecté au CLK
  • Pin 10 connecté au LOAD

2. Programmez et connectez la carte Arduino avec l’ordinateur
3. Trouvez le numéro du port COM occupé par la carte Arduino (le numéro par défaut est 4 « COM4 »
4. Ouvrir le script Open.m et mis à jour le nom du port
5. Enregistrer les modifications
6. Exécuter le script principal Project_x.m (voir le programme ci-dessous). Attention ! Assurez bien que le port COM n’est pas utiliser par Arduino (fermer la fenêtre de l’interface série du logiciel Arduino).

A. Transmission d’un pixel à partir d’une image dans le disque

Utilisation d’une image prédéfinie par matlab ou une image externe définie par l’utilisation. La lecture de l’image est effectue grâce à la fonction « imread(nom de l’image) ».

Exemple d’image 1 : A gauche l’image originale, à droite l’image binaire indiquant la position du pixel transmis

COMMANDE GRAPHIQUE D’UNE MATRICE DES LEDS AVEC MALTAB_exemple 1

Exemple d’image 2 :

COMMANDE GRAPHIQUE D’UNE MATRICE DES LEDS AVEC MALTAB_exemple 2

B. Transmission d’un pixel à partir de la caméra de son ordinateur

Lecture directe de l’image à partir du camera de son ordinateur !

COMMANDE GRAPHIQUE D’UNE MATRICE DES LEDS AVEC MALTAB_exemple 3

Code Matlab: Le fichier principal (Part_1.m)

% clear all;
close all;
clc;


%% ****** Transmission d'un seul caractère ****** %%
%% ****** Transmission d'un seul caractère ****** %%


%% Open serial port (if exit!)

SerialCOM = Open(); % Commentez la ligne une foie que port est ouvert

%% Get image from disk      % (A)

imm=imread('cameraman.tif');
% imm=imread('im_2.jpg');

%% Get image from camera    % (B)

% vid=videoinput('winvideo',1);
% set(vid,'ReturnedColorSpace','grayscale');
% imm=getsnapshot(vid);
% imm=imresize(imm,[512 512]);

%% Normalize image

num_disp=8;         % Résolution de la matrice
num_im=32;         % La résolution de l'image d'entrée (8 pour plus de précision)
imm=imresize(imm,[num_im num_im]);
im_0=uint8(zeros(num_disp,num_disp));


%% Read & Write Pixels

while(1)

    %% Get values from screen

    % Display original image
    figure(1);
    subplot(121); imshow(imm); axis square; axis on;
    [xi,yi,P]=impixel;
    xi=round(num_disp*xi(1:end-1)/num_im);
    yi=round(num_disp*yi(1:end-1)/num_im);

    for i=1:length(yi)
        if yi(i)==0
            yi(i)=1;
        end;
        if xi(i)==0
            xi(i)=1;
        end;
        im_0(yi(i),xi(i))=255;
    end;


    % Display LED image
    subplot(122); imshow(uint8(im_0)); axis on;

    % Update
    im_0=0*im_0;

    % Affichage des coordonnées
    xi
    yi

    %% Send data to ARDUINO

    Startt='#';     % Caractère de début de Tx
    Endd='*';       % Caractère de fin de Tx
    WriteData1(xi,yi,Startt,Endd, SerialCOM); % Transmision de données

end


%% Port Delete (Previous port if exist)

Delete(SerialCOM);


Code matlab: La fonction d'ouverture du port série (Open.m)

function SerialCOM = Open()

% Paramètres de la liaison série (COM)

BauValue=9600;          % Vitesse
NumBits=8;              % Nomble de bits

% Création d'un objet Serial Port
SerialCOM = serial('COM4','BaudRate',BauValue,'DataBits', NumBits, 'Parity', 'none');
SerialCOM.Terminator = 'LF';
set(SerialCOM, 'Timeout',2);

% Connexion du port
fopen(SerialCOM);

end


Code matlab: La fonction de la fermeture du port (Delete.m)

function Delete(SerialCOM)

fclose(instrfind);
delete(SerialCOM);
clear all;
close all;
clc

end

Code matlab: La fonction d’ouverture du port série (Open.m)

function SerialCOM = Open()

% Paramètres de la liaison série (COM)

BauValue=9600; % Vitesse
NumBits=8; % Nomble de bits

% Création d'un objet Serial Port
SerialCOM = serial('COM4','BaudRate',BauValue,'DataBits', NumBits, 'Parity', 'none');
SerialCOM.Terminator = 'LF';
set(SerialCOM, 'Timeout',2);

% Connexion du port
fopen(SerialCOM);


end

Code matlab: La fonction de la fermeture du port (Delete.m)

function Delete(SerialCOM)

fclose(instrfind);
delete(SerialCOM);
clear all;
close all;
clc

end

Code matlab: Fonction de transmission de données (WriteData1.m)

function WriteData1(xi,yi,Separa,EndTrans, SerialCOM)

for i=1:length(xi)
x_y=uint8([yi(i)-1, xi(i)-1]);
x_y_c=int2str(x_y);
fwrite(SerialCOM, Separa);pause(0.1);
fwrite(SerialCOM, x_y_c); pause(0.1);
fwrite(SerialCOM, EndTrans); pause(0.1);
end

end

Code Ardiuno: Le fichier principal

//Libraire à importer !
#include "LedControl.h"

/*
Configuration des pins (MAX72XX)
LedControl lc=LedControl(8,9,10,1);
Pin 8 connecté au DataIn
Pin 9 connecté au CLK
Pin 10 connecté au LOAD
*/

LedControl lc=LedControl(8,9,10,1);

/* Temporisation de mise en service de l'afficheur */
unsigned long delaytime=100;
byte x=0,y=0;
byte Data[8]={0,0,0,0,0,0,0,0};

byte inByte = 0; // incoming serial byte


void setup() {

/* ******************* MAX72XX ********************** */

lc.shutdown(0,false);
/* Set the brightness to a medium values */
lc.setIntensity(0,8);
/* and clear the display */
lc.clearDisplay(0);


/* ******************* UART ********************** */

Serial.begin(9600);
}


void loop()
{



/* **** Get data fom UART - Partie 1 **** */
/*
while (1)
{
// Get and set data
y = Serial.parseInt();
x = Serial.parseInt();

if (Serial.read() =='#') break;

}
lc.setLed(0,y,x,1);
*/



/* **** Get data fom UART - Partie 1 & 2 **** */

if (Serial.read() =='#')
{
while(1)
{
// Get and set data
y = Serial.parseInt();
x = Serial.parseInt();
lc.setLed(0,y,x,1);

if (Serial.read() =='*') break;
}
}




// Update
delay(200);
lc.clearDisplay(0);
}



/******************* FUNCTIONS **********************/

void int2BitArray(unsigned char dataIn,unsigned char taille, byte *dataArray)
{
int i=0;

for(i=0;i<taille;i++)
dataArray[taille-i-1]= (dataIn>>i)&0x01;
}

void DataShiftArray(unsigned char NumShift,unsigned char taille, byte *DataIn, byte *DataOutShift)
{
int i=0;

for(i=0;i<taille;i++)
DataOutShift[i]= (DataIn[i]>>NumShift);
}

Partie 2 : Transmission d’un vecteur de pixels vers la matrice à LED

Transmission d’un ensemble de pixels sélectionnés par la souris vers l’Arduino via l’interface série. La transmission s’effectuée pixel par pixel.

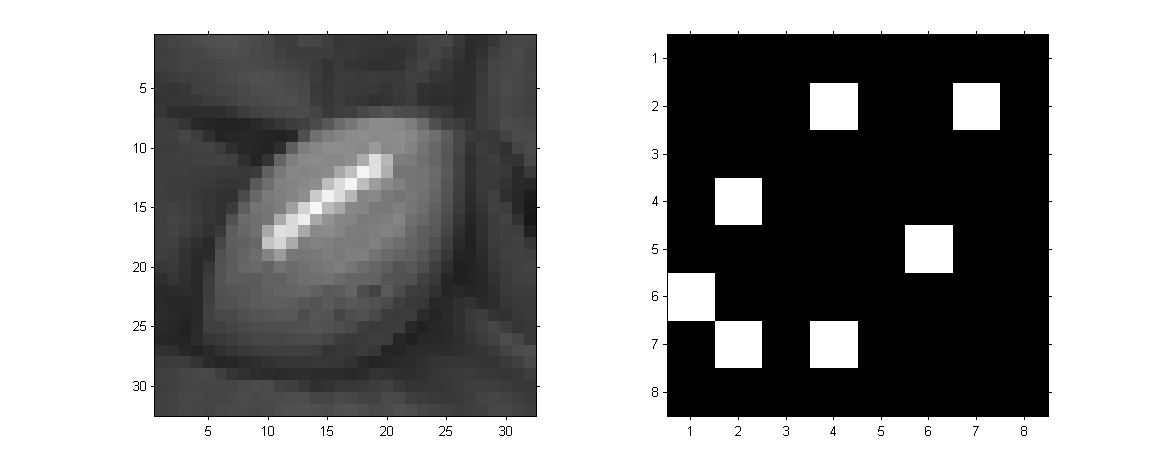

Exemple 1 : ballon de foot

COMMANDE GRAPHIQUE D’UNE MATRICE DES LEDS AVEC MALTAB_exemple 4

Exemple 2 : objet quelconque

COMMANDE GRAPHIQUE D’UNE MATRICE DES LEDS AVEC MALTAB_exemple 5

Note : l’utilisation de la souris en premier temps c’est pour une raison pédagogique, afin de comprendre le principe mais vous pouvez imaginer par exemple un algorithme de calcul automatique des coordonnées à envoyées à la matrice des LED. Idem pour la matrice des LED, c’est un exemple d’actionneur qu’on commande via l’interface matlab. Vous pouvez imager un moteur, vérin, etc. à la place des LED. Pour conclure, le domaine d’application du projet est plu vaste. On verra dans les projets à venir des notions du traitement d’image et d’algorithmique en unissant matlab et Arduino et évidement des actionneurs.

Code matlab: La fonction principale (Part_2.m)

% clear all;
close all;
clc;


%% ****** Transmission d'un vecteur ****** %%
%% ****** Transmission d'un vecteur ****** %%


%% Get image from disk

% imm=imread('cameraman.tif');
% imm=imread('im_2.jpg');
% imm=imread('cell.tif');
imm=imread('im_3.jpg');
% imm=imread('blobs.png');
% imm=rgb2gray(imread('football.jpg'));

%% Get image from camera

% vid=videoinput('winvideo',1);
% set(vid,'ReturnedColorSpace','grayscale');
% imm=getsnapshot(vid);
% imm=imresize(imm,[512 512]);

%% Normalize image

num_disp=8;
num_im=140;
imm=imresize(imm,[num_im num_im]);
im_0=uint8(zeros(num_disp,num_disp));


%% Read & Write Pixels

while(1)

%% Get values from screen

% Display original image
figure(1);
subplot(121); imshow(imm); axis square; axis on;
[xi,yi,P]=impixel;
xi=round(num_disp*xi(1:end-1)/num_im);
yi=round(num_disp*yi(1:end-1)/num_im);

for i=1:length(yi)
if yi(i)==0
yi(i)=1;
end;
if xi(i)==0
xi(i)=1;
end;
im_0(yi(i),xi(i))=255;
end;


% Display novel image
subplot(122); imshow(uint8(im_0)); axis on;

% Update
im_0=0*im_0;

% Affichage des coordonnées
xi
yi

%% Send data to ARDUINO

Startt='#'; % Caractère de début de Tx
Endd='*'; % Caractère de fin de Tx
WriteData1(xi,yi,Startt,Endd, SerialCOM); % Transmision de données

end


%% Port Delete (Previous port if exist)

Delete(SerialCOM);
SerialCOM = Open();

Partie 3 : Transmission en continue d’une valeur aléatoire vers la matrice à LED

% clear all;
close all;
clc;


%% ****** Transmission d'une valeur aléatoire ****** %%
%% ****** Transmission d'une valeur aléatoire ****** %%


%% Open serial port (if exit!)

SerialCOM = Open(); % Commentez la ligne une foie que port est ouvert


%% Transmit data to Arduino

figure(1);

while(1)

%% Get Random values

xi=randi(8,1,1,'uint8');
yi=randi(8,1,1,'uint8');

% Setimage pixel
im_0(yi,xi)=255;

% Diplay (xi,yi) for dislay
xi-1
yi-1

% Display novel image
imagesc(uint8(im_0)); colormap(gray);

% Update
im_0=0*im_0;

%% Send data to ARDUINO

Startt='#';
Endd='*';
WriteData1(xi,yi,Startt,Endd, SerialCOM);
pause(0.2);

end

%% Port Delete (Previous port if exist)

Delete(SerialCOM);

Photos du projet:

COMMANDE GRAPHIQUE D’UNE MATRICE DES LEDS AVEC MALTAB_photos du projet (1)

COMMANDE GRAPHIQUE D’UNE MATRICE DES LEDS AVEC MALTAB_photos du projet (1)

COMMANDE GRAPHIQUE D’UNE MATRICE DES LEDS AVEC MALTAB_photos du projet (2)



COMMANDE GRAPHIQUE D’UNE MATRICE DES LEDS AVEC MALTAB_photos du projet_résultats (4)

COMMANDE GRAPHIQUE D’UNE MATRICE DES LEDS AVEC MALTAB_photos du projet_résultats (3)

************

Un petit commentaire de vous, un Grand encouragement pour nous 🙂

************

Vidéo du projet


************

Téléchargement du projet

************

Tout les projets Matlab & µC

Click to rate this post!
[Total: 1 Average: 5]

0 commentaire

Laisser un commentaire

Avatar placeholder

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *

Anti-Robot *

We use cookies to personalise content and ads, to provide social media features and to analyse our traffic. We also share information about your use of our site with our social media, advertising and analytics partners.
Cookies settings
Accept
Decline
Privacy & Cookie policy
Privacy & Cookies policy
Cookie name Active

Privacy Policy

What information do we collect?

We collect information from you when you register on our site or place an order. When ordering or registering on our site, as appropriate, you may be asked to enter your: name, e-mail address or mailing address.

What do we use your information for?

Any of the information we collect from you may be used in one of the following ways: To personalize your experience (your information helps us to better respond to your individual needs) To improve our website (we continually strive to improve our website offerings based on the information and feedback we receive from you) To improve customer service (your information helps us to more effectively respond to your customer service requests and support needs) To process transactions Your information, whether public or private, will not be sold, exchanged, transferred, or given to any other company for any reason whatsoever, without your consent, other than for the express purpose of delivering the purchased product or service requested. To administer a contest, promotion, survey or other site feature To send periodic emails The email address you provide for order processing, will only be used to send you information and updates pertaining to your order.

How do we protect your information?

We implement a variety of security measures to maintain the safety of your personal information when you place an order or enter, submit, or access your personal information. We offer the use of a secure server. All supplied sensitive/credit information is transmitted via Secure Socket Layer (SSL) technology and then encrypted into our Payment gateway providers database only to be accessible by those authorized with special access rights to such systems, and are required to?keep the information confidential. After a transaction, your private information (credit cards, social security numbers, financials, etc.) will not be kept on file for more than 60 days.

Do we use cookies?

Yes (Cookies are small files that a site or its service provider transfers to your computers hard drive through your Web browser (if you allow) that enables the sites or service providers systems to recognize your browser and capture and remember certain information We use cookies to help us remember and process the items in your shopping cart, understand and save your preferences for future visits, keep track of advertisements and compile aggregate data about site traffic and site interaction so that we can offer better site experiences and tools in the future. We may contract with third-party service providers to assist us in better understanding our site visitors. These service providers are not permitted to use the information collected on our behalf except to help us conduct and improve our business. If you prefer, you can choose to have your computer warn you each time a cookie is being sent, or you can choose to turn off all cookies via your browser settings. Like most websites, if you turn your cookies off, some of our services may not function properly. However, you can still place orders by contacting customer service. Google Analytics We use Google Analytics on our sites for anonymous reporting of site usage and for advertising on the site. If you would like to opt-out of Google Analytics monitoring your behaviour on our sites please use this link (https://tools.google.com/dlpage/gaoptout/)

Do we disclose any information to outside parties?

We do not sell, trade, or otherwise transfer to outside parties your personally identifiable information. This does not include trusted third parties who assist us in operating our website, conducting our business, or servicing you, so long as those parties agree to keep this information confidential. We may also release your information when we believe release is appropriate to comply with the law, enforce our site policies, or protect ours or others rights, property, or safety. However, non-personally identifiable visitor information may be provided to other parties for marketing, advertising, or other uses.

Registration

The minimum information we need to register you is your name, email address and a password. We will ask you more questions for different services, including sales promotions. Unless we say otherwise, you have to answer all the registration questions. We may also ask some other, voluntary questions during registration for certain services (for example, professional networks) so we can gain a clearer understanding of who you are. This also allows us to personalise services for you. To assist us in our marketing, in addition to the data that you provide to us if you register, we may also obtain data from trusted third parties to help us understand what you might be interested in. This ‘profiling’ information is produced from a variety of sources, including publicly available data (such as the electoral roll) or from sources such as surveys and polls where you have given your permission for your data to be shared. You can choose not to have such data shared with the Guardian from these sources by logging into your account and changing the settings in the privacy section. After you have registered, and with your permission, we may send you emails we think may interest you. Newsletters may be personalised based on what you have been reading on theguardian.com. At any time you can decide not to receive these emails and will be able to ‘unsubscribe’. Logging in using social networking credentials If you log-in to our sites using a Facebook log-in, you are granting permission to Facebook to share your user details with us. This will include your name, email address, date of birth and location which will then be used to form a Guardian identity. You can also use your picture from Facebook as part of your profile. This will also allow us and Facebook to share your, networks, user ID and any other information you choose to share according to your Facebook account settings. If you remove the Guardian app from your Facebook settings, we will no longer have access to this information. If you log-in to our sites using a Google log-in, you grant permission to Google to share your user details with us. This will include your name, email address, date of birth, sex and location which we will then use to form a Guardian identity. You may use your picture from Google as part of your profile. This also allows us to share your networks, user ID and any other information you choose to share according to your Google account settings. If you remove the Guardian from your Google settings, we will no longer have access to this information. If you log-in to our sites using a twitter log-in, we receive your avatar (the small picture that appears next to your tweets) and twitter username.

Children’s Online Privacy Protection Act Compliance

We are in compliance with the requirements of COPPA (Childrens Online Privacy Protection Act), we do not collect any information from anyone under 13 years of age. Our website, products and services are all directed to people who are at least 13 years old or older.

Updating your personal information

We offer a ‘My details’ page (also known as Dashboard), where you can update your personal information at any time, and change your marketing preferences. You can get to this page from most pages on the site – simply click on the ‘My details’ link at the top of the screen when you are signed in.

Online Privacy Policy Only

This online privacy policy applies only to information collected through our website and not to information collected offline.

Your Consent

By using our site, you consent to our privacy policy.

Changes to our Privacy Policy

If we decide to change our privacy policy, we will post those changes on this page.
Save settings
Cookies settings

You have successfully subscribed to the newsletter

There was an error while trying to send your request. Please try again.

FPGA | Arduino | Matlab | Cours will use the information you provide on this form to be in touch with you and to provide updates and marketing.
