Projet Réduire sa facture d’électricité avec Arduino

Objectifs de la vidéo

Comprendre la notion des heures creuses et les heures pleines
Comprendre l’utilité des heures creuses
Savoir utiliser le module RTC pour la programmation des taches dans les heures creuses (ou pleines)
Comprendre le principe du tarification des HC et et HP
Savoir programmer un chronogramme avec Arduino
Savoir créer des actions temporisées avec Arduino et la planification des actions
Etc.

Importance

Certains appareils, comme les chauffe-eau électriques, ont une capacité et une isolation adaptées pour maintenir l’eau suffisamment chaude pendant plusieurs heures. De ce fait, faire monter la température à une heure où l’utilisateur n’en a pas un besoin immédiat n’est pas gênant et est même financièrement intéressant si cela s’effectue à un tarif attractif4. D’autre appareils gros consommateurs mais non prioritaires (lave-vaisselle, lave-linge, sèche-linge, radiateurs à inertie, etc.) peuvent, dans la plupart des cas, être programmés pour bénéficier du tarif « heures creuses », lire la suite…

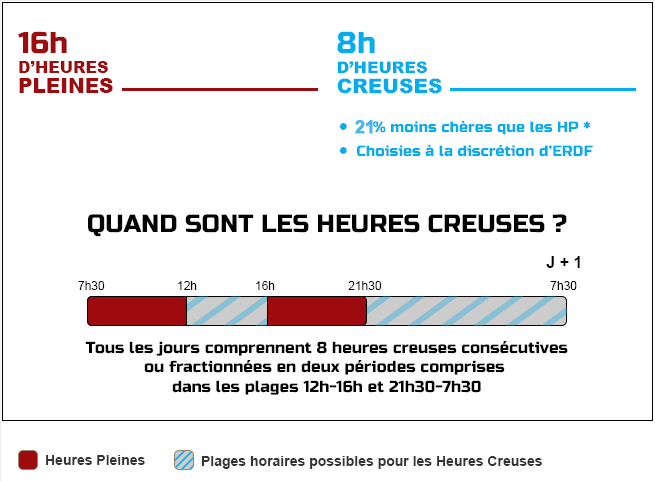

Exemple de chronogramme des HC et HP

Comment connaitre les plages des HC ?

Comment lire la date et l’heure du module RTC ?

Voir le projet Gestion du Module RTC DS1307

Programme Arduino

Fonction d’initialisation du module RTC

void InitRTC(void)
{
  if (! rtc.begin())
  {
    Serial.println("Le module RTC non disponible");
    while (1); // Attente RESET
  }
  else
  {
    Serial.println("Le module RTC est OK");
    rtc.writeSqwPinMode(DS1307_SquareWave4kHz);
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__))); // Date du PC

    //rtc.adjust(DateTime(2020,1,24,10,10,10));     // Ajustement manuel
    // Ex: 10 Janvier 2020 à 10:00:00:
    // rtc.adjust(DateTime(2020, 1, 10, 10, 0, 0));
  }
}

Fonction de lecture du module RTC

void GetDateHeure(word *DateHeure)
{
  // Lecture du module RTC
  DateTime now = rtc.now();

  // Récupération de la date
  DateHeure[5]=now.year();        // Années
  DateHeure[4]=now.month();       // Mois
  DateHeure[3]=now.day();         // Jours

  // Récupérration de l'heure
  DateHeure[2]=now.hour();
  DateHeure[1]=now.minute();
  DateHeure[0]=now.second();
}

Le programme complet


/*
 *  Projet Réduction de la facture d'électricité avec Arduino
 *  wwww. Electronique-Mixte.fr
*/

#include  <Wire.h>
#include  "RTClib.h"
#define   PinM1 4
#define   PinM2 5
#define   PinM3 6


RTC_DS1307 rtc;
word DateHeure[6]={0,0,0,0,0};
word H,M;

/*
 * JoursSem[0]: Secondes
 * JoursSem[1]: Minutes
 * JoursSem[2]: Heures
 * JoursSem[3]: Jours
 * JoursSem[4]: Mois
 * JoursSem[5]: Années
 */

/*
  Mois      1-12
  Jours     1-31
  Heures    0-23
  Minutes   0-59
  Secondes  0-59
*/



void setup ()
{
  // Init port série (Test du Module RTC)
  Serial.begin(2400);

  // Init Module RTC (Ajustement de la date & l'heure)
  InitRTC();

  // Init des Sorties digitales
  pinMode(PinM1, OUTPUT);
  pinMode(PinM2, OUTPUT);
  pinMode(PinM3, OUTPUT);

}
void loop ()
{
  // Lecture du module RTC
  GetDateHeure(DateHeure);

  //Récupération des Heures & les Minutes
  M=DateHeure[1]; // Minutes   0-59
  H=DateHeure[2]; // Heures    0-23

  // Heures Creuses 1 - 12h-16h
  if(H>=12 && H<16)
  {
    // Allumage de la Machine à laver;
    digitalWrite(PinM1, HIGH);
    // Mise en marche du chauffe-eau;
    // Mise en  marche lave vaisselles;
    // ...

  }
  else
  // Heures Creuses 2 - 21:30-00:00 (inclus)
  if((H*60+M>=21*60+30) && (H>=0))
  {
    // Allumage de la Machine à laver;
    digitalWrite(PinM1, HIGH);
    // Mise en marche chauffe-eau;
    // Mise en  marche lave vaisselles;
    // ...
  }
  else
  // Heures Creuses 3 - 1:00-7:30
  if((H>=1) && (H*60+M<=7*60+30))
  {
    // Allumage Machine à laver;
    digitalWrite(PinM1, HIGH);
    // Mise en marche chauffe-eau;
    // Mise en  marche lave vaisselles;
    // ...
  }
  else
  // Heures Pleines
  {
    // Arrêt  de la Machine à laver;
    digitalWrite(PinM1, LOW);
    // Mise en arrêt du chauffe-eau;
    // Mise en  arrêt de lave vaisselles;
    // ...
  }
}




void GetDateHeure(word *DateHeure)
{
  // Lecture du module RTC
  DateTime now = rtc.now();

  // Récupération de la date
  DateHeure[5]=now.year();        // Années
  DateHeure[4]=now.month();       // Mois
  DateHeure[3]=now.day();         // Jours

  // Récupérration de l'heure
  DateHeure[2]=now.hour();
  DateHeure[1]=now.minute();
  DateHeure[0]=now.second();
}

void InitRTC(void)
{
  if (! rtc.begin())
  {
    Serial.println("Le module RTC non disponible");
    while (1); // Attente RESET
  }
  else
  {
    Serial.println("Le module RTC est OK");
    rtc.writeSqwPinMode(DS1307_SquareWave4kHz);
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__))); // Date du PC

    //rtc.adjust(DateTime(2020,1,24,10,10,10));     // Ajustement manuel
    // Ex: 10 Janvier 2020 à 10:00:00:
    // rtc.adjust(DateTime(2020, 1, 10, 10, 0, 0));
  }
}
