Projet électronique FPGA Détecteur d'une séquence parallele



Projet électronique FPGA Détecteur d'une séquence parallele telecharger circuit final 1

 Principe de fonctionnement :

Le circuit est un détecteur d’un mot parallèle de N bits définit par l’utilisateur. Le circuit dispose d’un signal de validation et une entrée de réinitialisation asynchrone. Dans ce projet le mot est fixé sur 8 bits (8 Switch) et une LED d’état lorsque la séquence est détectée.

Entrées :

  • EN : Liée au pin 80 (P80) du FPGA et avec le bouton poussoir activé niveau bas. Elle sert à activer la sortie du séquenceur.
  • SequIN[0..7] : Liées aus pins du FPGA (regarde la figure ci-dessus), c’est mot de 8 bits qui simule la séquence à détectée

Sortie :

  • SeqD : Sortie liée au pin 46 (P46) du FPGA et à une LED verte, égale à ‘1’ lorsque le mot d’entrée égale à la séquence.



Pinout des E/S du FPGA :

C’est un fichier des contraintes (.ucf) permet d’établir la liaison entre le circuit synthétisé par le code VHDL et les pins physique du circuit FPGA. Le kit de développement est menu d’un fichier complet de tous les pins (E/S, LED, VGA, Swith, 7 segment, … ) (voir le guide)

Contenue du fichier Albertv2.ucf :



#+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++#
# This file is a .ucf for ElbertV2 Development Board                                                  #
# To use it in your project :                                                                         #
# * Remove or comment the lines corresponding to unused pins in the project                           #
# * Rename the used signals according to the your project                                             #
#+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++#

#**************************************************************************************************************************************************#
#                                            UCF for ElbertV2 Development Board                                                                    #
#**************************************************************************************************************************************************#
CONFIG VCCAUX = "3.3" ;

 # Clock 12 MHz
  NET "Clk"                  LOC = P129  | IOSTANDARD = LVCMOS33 | PERIOD = 12MHz;

####################################################################################################
#                                       VGA
####################################################################################################

    NET "HSync"              LOC = P93   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "VSync"              LOC = P92   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "Blue[2]"            LOC = P98   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "Blue[1]"            LOC = P96   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "Green[2]"           LOC = P102  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "Green[1]"           LOC = P101  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "Green[0]"           LOC = P99   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "Red[2]"             LOC = P105  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "Red[1]"             LOC = P104  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "Red[0]"             LOC = P103  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;

####################################################################################################
#                                   Micro SD Card
####################################################################################################

    NET "CLK"                LOC = P57   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "DAT0"               LOC = P83   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "DAT1"               LOC = P82   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "DAT2"               LOC = P90   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "DAT3"               LOC = P85   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "CMD"                LOC = P84   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;

####################################################################################################
#                                       Audio
####################################################################################################

    NET "AUDIO_L"            LOC = P88   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "AUDIO_R"            LOC = P87   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;

####################################################################################################
#                               Seven Segment Display
####################################################################################################

    NET "SevenSegment[7]"    LOC = P117  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "SevenSegment[6]"    LOC = P116  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "SevenSegment[5]"    LOC = P115  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "SevenSegment[4]"    LOC = P113  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "SevenSegment[3]"    LOC = P112  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "SevenSegment[2]"    LOC = P111  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "SevenSegment[1]"    LOC = P110  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "SevenSegment[0]"    LOC = P114  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;

    NET "Enable[2]"          LOC = P124  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "Enable[1]"          LOC = P121  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "Enable[0]"          LOC = P120  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;

####################################################################################################
#                                       LED
####################################################################################################

    NET "LED[0]"             LOC = P46   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "LED[1]"             LOC = P47   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "LED[2]"             LOC = P48   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "LED[3]"             LOC = P49   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "LED[4]"             LOC = P50   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "LED[5]"             LOC = P51   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "LED[6]"             LOC = P54   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "LED[7]"             LOC = P55   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;

####################################################################################################
#                                   DP Switches
####################################################################################################

    NET "DPSwitch[0]"        LOC = P70   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "DPSwitch[1]"        LOC = P69   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "DPSwitch[2]"        LOC = P68   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "DPSwitch[3]"        LOC = P64   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "DPSwitch[4]"        LOC = P63   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "DPSwitch[5]"        LOC = P60   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "DPSwitch[6]"        LOC = P59   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "DPSwitch[7]"        LOC = P58   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;

####################################################################################################
#                                   Switches
####################################################################################################

    NET "Switch[0]"          LOC = P80   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "Switch[1]"          LOC = P79   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "Switch[2]"          LOC = P78   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "Switch[3]"          LOC = P77   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "Switch[4]"          LOC = P76   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "Switch[5]"          LOC = P75   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;

####################################################################################################
#                                       GPIO
####################################################################################################

####################################################################################################
# HEADER P1
####################################################################################################
    NET "IO_P1[0]"           LOC = P31   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P1[1]"           LOC = P32   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P1[2]"           LOC = P28   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P1[3]"           LOC = P30   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P1[4]"           LOC = P27   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P1[5]"           LOC = P29   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P1[6]"           LOC = P24   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P1[7]"           LOC = P25   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;

####################################################################################################
# HEADER P6
####################################################################################################

    NET "IO_P6[0]"           LOC = P19   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P6[1]"           LOC = P21   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P6[2]"           LOC = P18   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P6[3]"           LOC = P20   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P6[4]"           LOC = P15   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P6[5]"           LOC = P16   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P6[6]"           LOC = P12   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P6[7]"           LOC = P13   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;

####################################################################################################
# HEADER P2
####################################################################################################

    NET "IO_P2[0]"           LOC = P10   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P2[1]"           LOC = P11   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P2[2]"           LOC = P7    | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P2[3]"           LOC = P8    | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P2[4]"           LOC = P3    | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P2[5]"           LOC = P5    | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P2[6]"           LOC = P4    | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P2[7]"           LOC = P6    | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;

####################################################################################################
# HEADER P4
####################################################################################################

    NET "IO_P4[0]"           LOC = P141  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P4[1]"           LOC = P143  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P4[2]"           LOC = P138  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P4[3]"           LOC = P139  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P4[4]"           LOC = P134  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P4[5]"           LOC = P135  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P4[6]"           LOC = P130  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P4[7]"           LOC = P132  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;


####################################################################################################
# HEADER P5
####################################################################################################
# Two input PINs of P5 Header IO_P5[1] and IO_P5[7].

    NET "IO_P5[0]"           LOC = P125  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P5[1]"           LOC = P123  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12 | PULLUP;
    NET "IO_P5[2]"           LOC = P127  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P5[3]"           LOC = P126  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P5[4]"           LOC = P131  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P5[5]"           LOC = P91   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P5[6]"           LOC = P142  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
    NET "IO_P5[7]"           LOC = P140  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12 | PULLUP;



 Comment ajouter le fichier .ucf au projet ?

1. Click droit : New Source



Projet électronique FPGA Détecteur d'une séquence parallele pinout 1



2. Implementation Contraints File et tapez un nom (Pinout)



Projet électronique FPGA Détecteur d'une séquence parallele pinout 2



3. Remplissage du fichier : Copier/Coller la partie qui nous intéresse du fichier Elbertv2.ucf et adapter les noms avec les noms utiliser dans le programme VHDL



Projet électronique FPGA Détecteur d'une séquence parallele pinout 3



Le contenue du fichier Pinout.ucf du circuit séquenceur :

CONFIG VCCAUX = "3.3" ;

# Clock 12 MHz
NET "clk"              LOC = P129  | IOSTANDARD = LVCMOS33 | PERIOD = 12MHz;

NET "SeqD"             LOC = P46   | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;

# Séquence d'entrée sur 8 bits
NET "SequIN[0]"        LOC = P70   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
NET "SequIN[1]"        LOC = P69   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
NET "SequIN[2]"        LOC = P68   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
NET "SequIN[3]"        LOC = P64   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
NET "SequIN[4]"        LOC = P63   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
NET "SequIN[5]"        LOC = P60   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
NET "SequIN[6]"        LOC = P59   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;
NET "SequIN[7]"        LOC = P58   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;

####################################################################################################
#                                   Switches
####################################################################################################
#Entrée de validation
NET "CE"          LOC = P80   | PULLUP  | IOSTANDARD = LVCMOS33 | SLEW = SLOW | DRIVE = 12;

 Code VHDL du circuit détecteur de la séquence :

library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;
use ieee.numeric_std;

ENTITY Seq_Detect IS

GENERIC
   (
      -- La longeur de la séquence
                N : positive :=8;
                -- La llongeur du compteur de nombre des bits 0-7
                N1 : positive :=4
   );

PORT (
  clk , CE :                    IN std_logic;
  SeqD :                        OUT std_logic:='0';
  SequIN :                      IN std_logic_vector(N-1 downto 0):=x"00"

  );
END Seq_Detect;


ARCHITECTURE aCmpt OF Seq_Detect IS
-- La valeur de la séquence égale à x"33" "00110011"
CONSTANT SeqINIT : std_logic_vector(N-1 downto 0):=x"33";
SIGNAL SeqDD: std_logic:='0';

BEGIN
        -- CE est une entrée Asynchrone
        PROCESS (clk, CE)
                variable Seq_Count : std_logic_vector(N1-1 downto 0);
                begin
                IF CE ='1' THEN
                        SeqDD<= '0';
                ELSE
                IF clk'EVENT and clk='1' THEN
                        Seq_Count:= (others => '0');

                        for i in 0 to N-1 loop
                                -- On inscrimente le compteur lorsque SeqINIT(i) =SequIN(i)
                                -- Ce ligne de code éviter d'utuliser la fonction IF afin
                                -- d'optimiser les ressources
                                Seq_Count := Seq_Count + not(SeqINIT(i) xor SequIN(i));
                        end loop;

                        if Seq_Count = N then
                                SeqDD <= '1';
                        else
                                SeqDD <= '0';
                        end if;
                        Seq_Count:=x"0";
                 END IF ;
                END IF ;
        END PROCESS;
        SeqD<=SeqDD;

END aCmpt;



Comment générer le fichier .bin ?

Projet électronique FPGA Détecteur d'une séquence parallele bin 1



Projet électronique FPGA Détecteur d'une séquence parallele bin 2



Comment transférer le fichier au kit de développement Elbert V2 ?

1. Télécharger le programmateur (lien içi )

Projet électronique FPGA Détecteur d'une séquence parallele telecharger programme 1

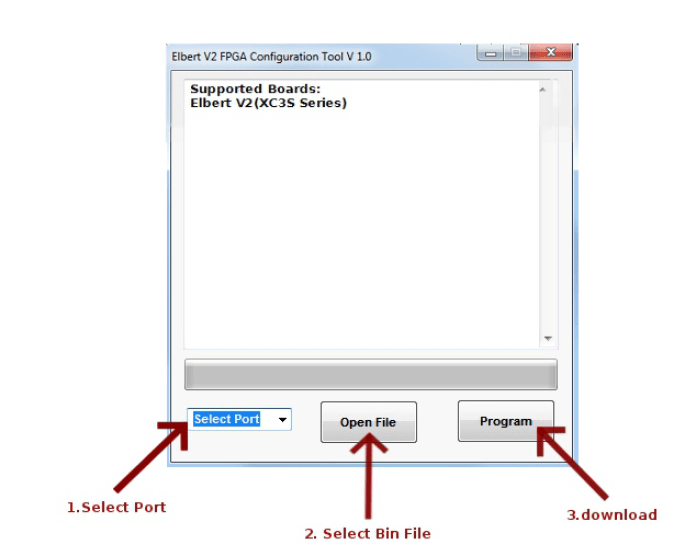

2. Lancer le programme Elbert V2 FPGA, brancher la carte (voir le guide)

Projet électronique FPGA Détecteur d'une séquence parallele telecharger programme 2

Photos du circuit :



Projet-électronique-FPGA-1-Détecteur-dune-séquence-parllèle-photos-1-1500x1125



Projet-électronique-FPGA-1-Détecteur-dune-séquence-parllèle-photos-2-1500x1125



Téléchargements du projet électronique  détecteur de la séquence avec FPGA :  Projet complet détecteur de la séquence.

Un petit commentaire de vous, un Grand encouragement pour nous 🙂

— Bon courage à tous —





Click to rate this post!
[Total: 1 Average: 5]

Publications similaires

1 réflexion sur “Projet électronique FPGA #1 : Détecteur d’une séquence parllèle”

Laisser un commentaire

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *

Retour en haut

You have successfully subscribed to the newsletter

There was an error while trying to send your request. Please try again.

FPGA | Arduino | Matlab | Cours will use the information you provide on this form to be in touch with you and to provide updates and marketing.
