Le forçage est un ordre associé à une étape d’un GRAFCET Gx (Exemple G1) provoquant pour un ou plusieurs GRAFCET Gy (Exemple G2) une évolution vers une situation définie quelle que soit la situation actuelle. Le GRAFCET forcé reste dans la situation forcée tant que les ordres de forçage sont valides.

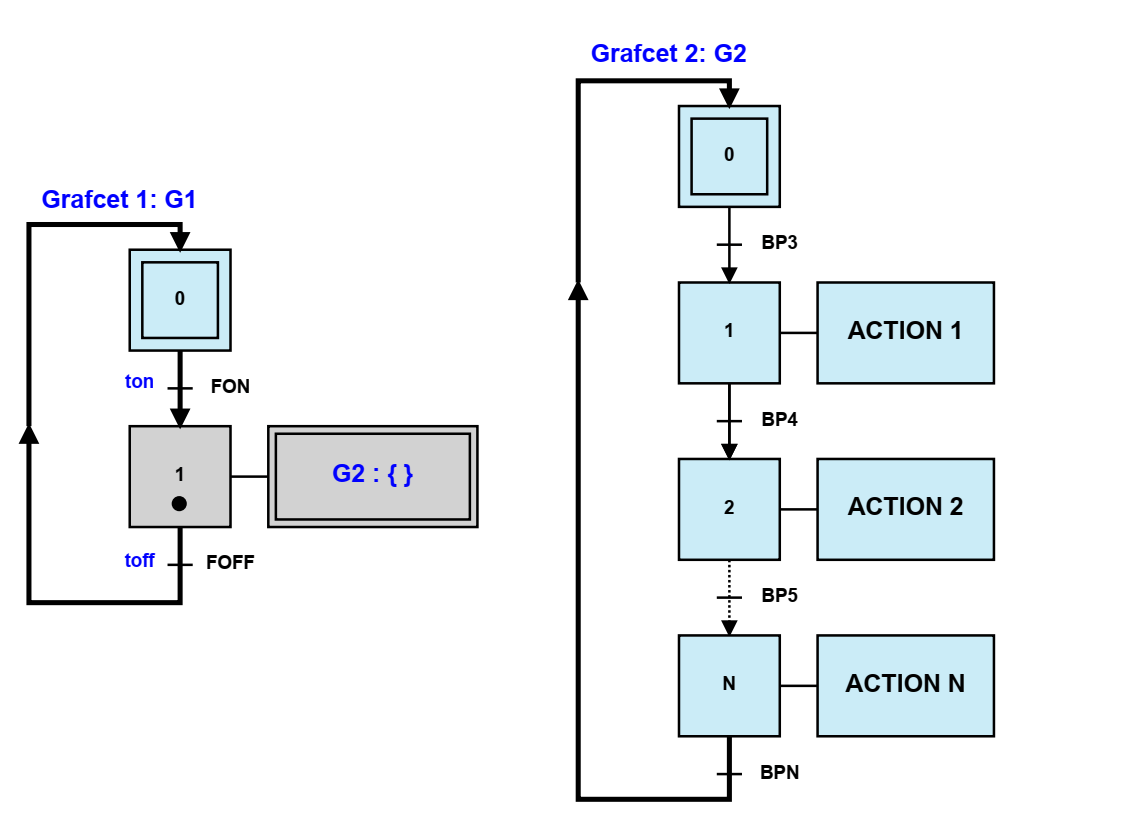

Le forçage est une interruption de l’évolution d’un GRAFCET G2 vers une situation prédéterminée par un autre GRAFCET G1. Exemple : lorsqu’on détecte une surcharge dans un système on arrête le système ou l’arrêt d’urgence pour des raisons de sécurité. L’ordre du forçage est présenté par un carré double comme il est illustré dans la figure. A l’intérieur du carré double, on indique le GRAFCET forcé G2 et le type du forçage (x) de la façon suivante…
