Titre: Méthodes de résolution des réseaux
Auteurs: Néant
Ecole/Université: Néant
Résumé:
LOI DES NŒUDS EN TERMES DE POTENTIEL (LDN) : Soit un circuit linéaire comprenant n nœud s. Choisissons un potentiel de référence (masse souvent imposée par l’énoncé). Il y a (n – 1) nœuds indépendants.
Méthode systématique pour obtenir les (n – 1) équations
• S’il y a un générateur de tension entre un nœud et la masse, le potentiel de ce nœud est connu. Il est inutile d’écrire la loi des nœuds en ce point.
• Sinon écrire la loi des nœuds en A
1) Si dans une branche on a un générateur de courant J, l’intensité dans la branche vaut J.
2) Sinon écrire l’intensité dans les branches sous la forme d’une différence de potentiel entre deux nœud s en faisant intervenir des résistances (d’où le nom de loi des nœuds en termes de potentiel).
Une conséquence de la LDN en termes de potentiel : le théorème de Millman : Nous n’utiliserons le théorème de Millman qu’avec des circuits comprenant des résistances (ou impédances en régime sinusoïdal forcé) et des générateurs de courant. Ce théorème découle directement de la loi des nœuds en termes de potentiel. Moyen mnémotechnique pour appliquer le théorème de Millman. On compte le nombre de branches qui sont parcourues effectivement par un courant (ici quatre – voir cours sur les AO où les courants d’entrée sont nuls). On considère les quatre résistances reliées au nœud A. Au dénominateur, on a donc la somme des 4 conductances. Au numérateur, on fait la somme de 4 termes : conductance × potentiel de l’autre côté de la résistance.
THÉORÈMES DE THÉVENIN ET NORTON : Soient 2 points A et B quelconques d’un circuit linéaire. On met en évidence 2 dipôles D1 et D2 entre ces deux points, D1 et/ou D2 comportant des générateurs de tension et/ou de courant.

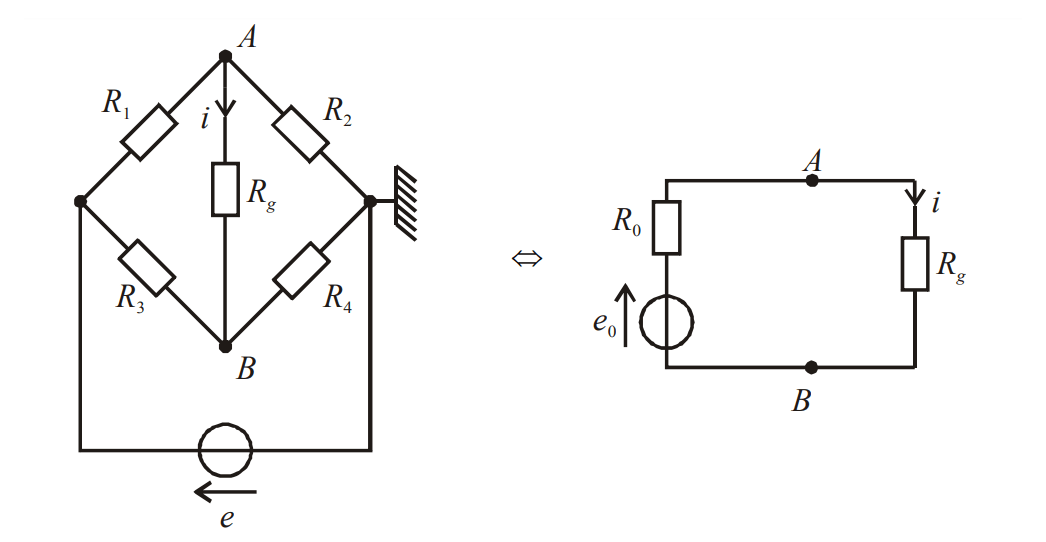

Théorème de Thévenin : on peut modéliser le dipôle D1 par l’association série d’un générateur de tension de f.e.m. E0 et d’une résistance R0.
• E0 est la tension à vide aux bornes de D1 ,
• R0 est la résistance équivalente au dipôle D1 en éteignant tous les générateurs indépendants.
Éteindre un générateur de tension (U = E) revient à le remplacer par un interrupteur fermé (U = 0). Éteindre un générateur de courant (I = J) revient à le remplacer par un interrupteur ouvert (I = 0).
Théorème de Norton : on peut modéliser le dipôle D1 par l’association parallèle d’un générateur de courant de courant électromoteur J0 et d’une résistance R0 (la même que dans le modèle de Thévenin). J0 est le courant de court-circuit qui circulerait dans un fil reliant A et B.
Le passage de la représentation de Thévenin à celle de Norton et inversement permet de simplifier les montages. Le dipôle D2 est dans le même état électrique dans les schémas 1, 2 et 3. L’utilisation du théorème de Thévenin (ou de Norton) permet de trouver l’état électrique du dipôle 2 plus simplement avec le schéma 2 (ou schéma 3) qu’avec le schéma puisqu’on réduit le nombre de nœud s.
Extrait du sommaire: Voir le document
